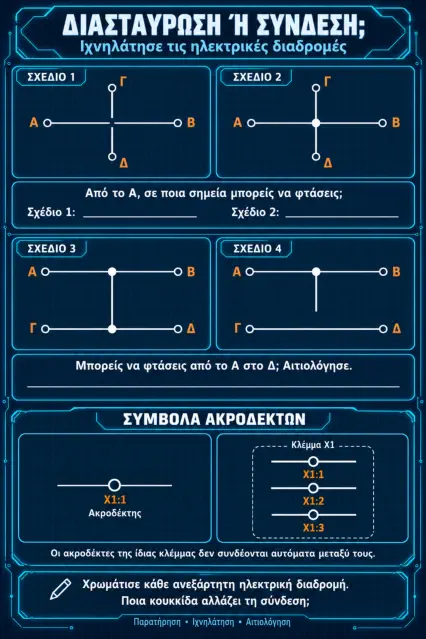

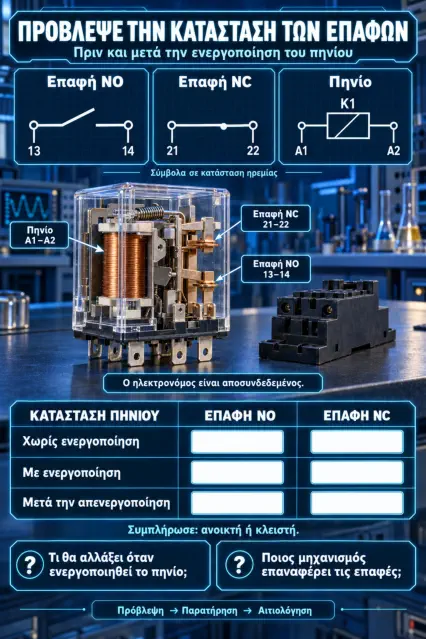

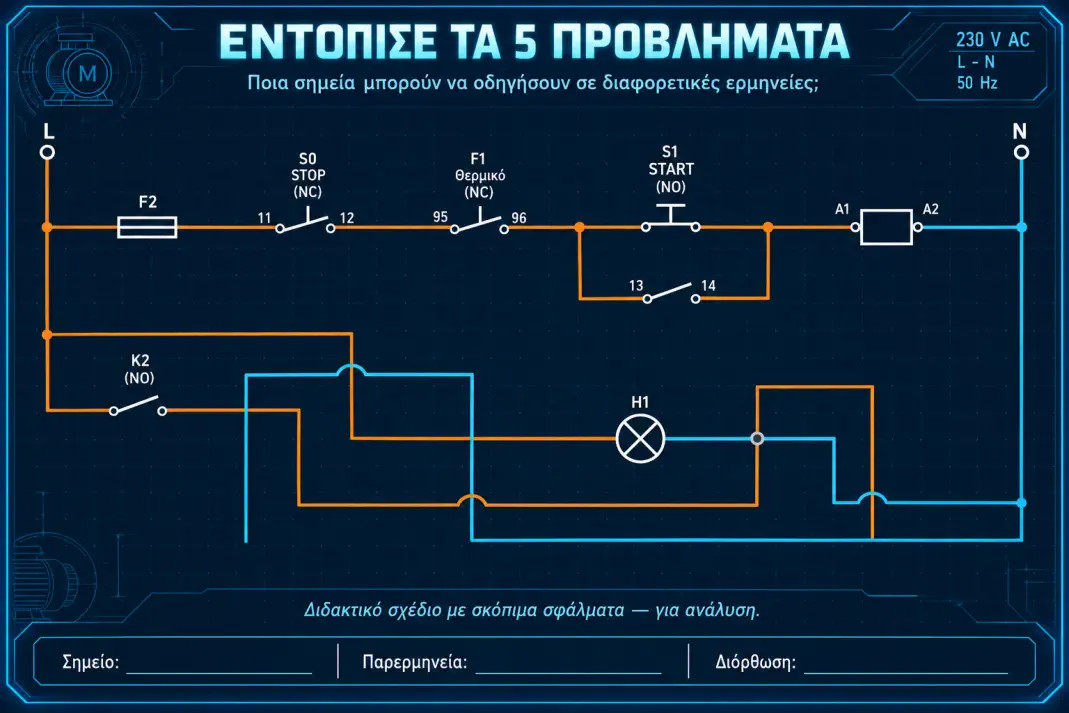

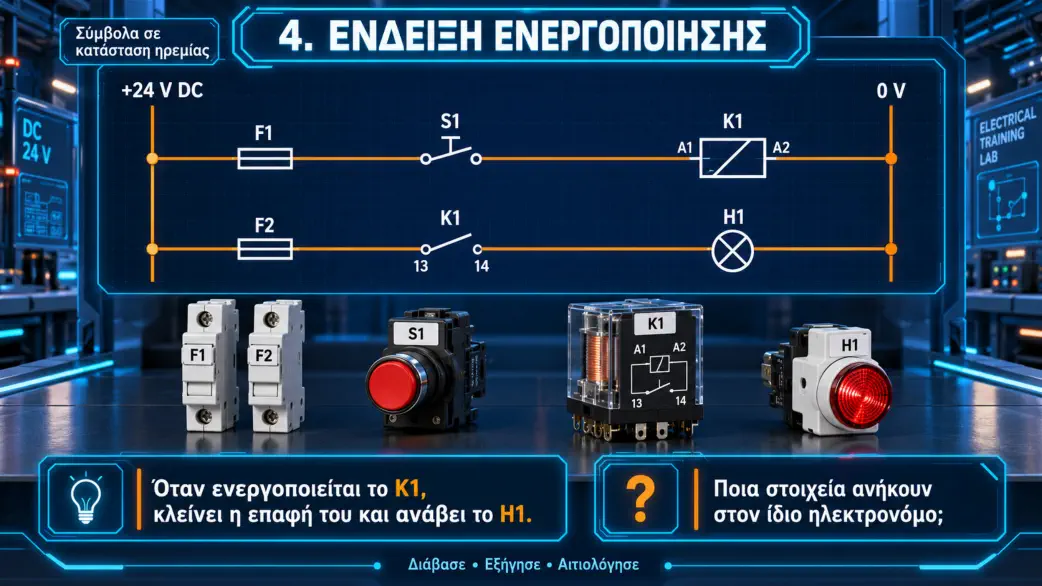

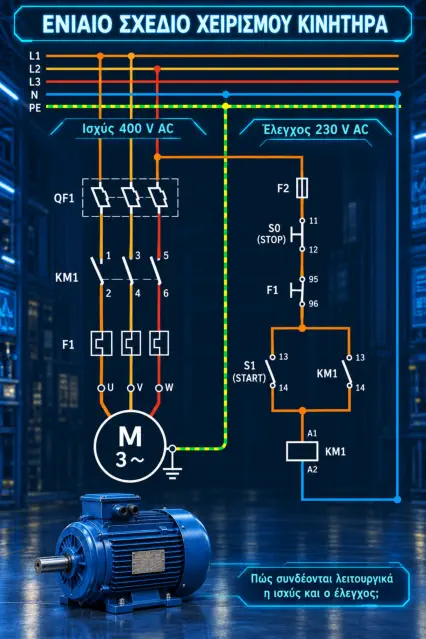

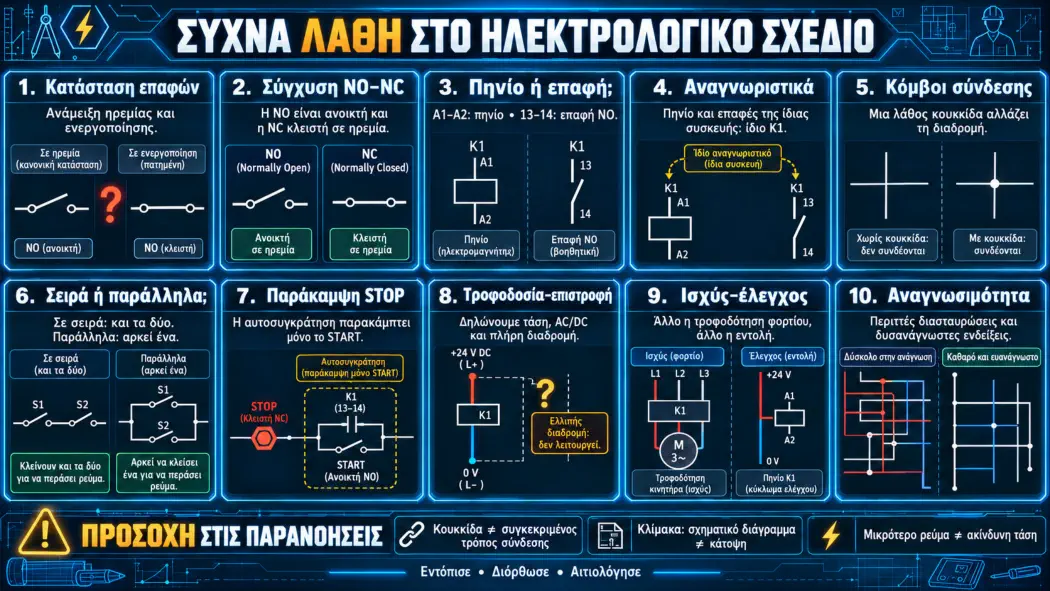

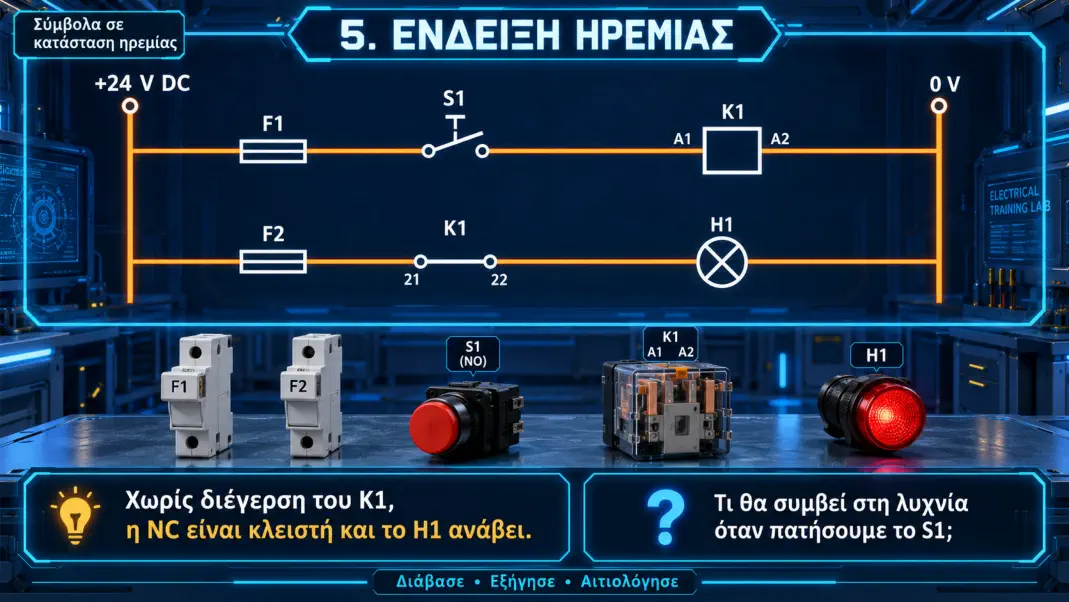

Θεωρία Σχεδίασης «Μπορεί ένας άλλος ηλεκτρολόγος να καταλάβει το σχέδιό μας χωρίς να μας ρωτήσει;» Το κεντρικό πρόβλημα Ένας ηλεκτρολόγος πρέπει να ελέγξει έναν πίνακα αυτοματισμού. Ο κατασκευαστής του απουσιάζει και έχει αφήσει ένα πρόχειρο σχέδιο: σύμβολα χωρίς ονομασίες, ασαφείς διασταυρώσεις αγωγών και επαφές σχεδιασμένες σε διαφορετικές καταστάσεις. Η ομάδα σας αναλαμβάνει να εντοπίσει τις ασάφειες και να παραδώσει ένα σχέδιο που μπορεί να διαβάσει ένας άλλος τεχνικός. Κάθε αλλαγή πρέπει να συνοδεύεται από αιτιολόγηση. Η δραστηριότητα γίνεται με σχέδια, φωτογραφίες και αποσυνδεδεμένα εξαρτήματα, χωρίς ηλεκτροδότηση. Τι επιδιώκουμε να μπορούν να κάνουν οι μαθητές • Να εξηγούν με παράδειγμα γιατί χρειάζονται τυποποιημένα σύμβολα. • Να διακρίνουν το κύκλωμα ισχύος από το κύκλωμα ελέγχου με βάση τη λειτουργία τους. • Να συσχετίζουν το πηνίο και τις επαφές του ίδιου ηλεκτρονόμου, ακόμη και όταν βρίσκονται σε διαφορετικά σημεία του σχεδίου. • Να διαβάζουν τις επαφές στην καθορισμένη κατάσταση αναφοράς. • Να ξεχωρίζουν τη διασταύρωση αγωγών από την ηλεκτρική σύνδεση. • Να ελέγχουν τη σαφήνεια ενός σχεδίου και να τεκμηριώνουν διορθώσεις. Η πρόκληση της επικοινωνίας Δείχνεις μια φωτογραφία απλού πίνακα ή δίνεις σε κάθε ομάδα ένα σύνολο αποσυνδεδεμένων εξαρτημάτων: μπουτόν, ηλεκτρονόμο και ενδεικτική λυχνία. Ζητάς: «Αποδώστε σε ένα πρόχειρο σχέδιο πώς ένα μπουτόν μπορεί να δώσει εντολή σε έναν ηλεκτρονόμο. Χρησιμοποιήστε όποιον τρόπο θεωρείτε κατάλληλο.» Οι ομάδες ανταλλάσσουν τα σχέδια χωρίς προφορικές εξηγήσεις. Η ομάδα που παραλαμβάνει γράφει: • Τι αναγνωρίζει με βεβαιότητα; • Τι υποθέτει; • Σε ποια σημεία χρειάζεται να ρωτήσει τον σχεδιαστή; Διερευνητική ερώτηση: Ποιες κοινές συμφωνίες θα μας επέτρεπαν να καταλαβαίνουμε όλοι το ίδιο πράγμα; Παραδοτέο: ένας πρώτος κατάλογος απαιτήσεων, όπως κοινά σύμβολα, ονομασίες, σαφείς συνδέσεις και καθορισμένη κατάσταση επαφών. Η θεωρία για την τυποποίηση εισάγεται μετά τις παρατηρήσεις τους. Τέσσερις αποστολές διερεύνησης Κάθε ομάδα περνά από τέσσερις σταθμούς, για περίπου 8 λεπτά στον καθένα. Σε κάθε σταθμό συμπληρώνουν: Για τον σταθμό Γ, διευκρινίζεις ότι στα συνήθη παραδείγματα ηλεκτρονόμων και μπουτόν η κατάσταση αναφοράς είναι χωρίς διέγερση του πηνίου και χωρίς εξωτερική ενεργοποίηση του μπουτόν. Το σχέδιο με τις κρυμμένες ασάφειες Δίνεις ένα διδακτικό σχέδιο με πέντε σκόπιμα προβλήματα: • Πηνίο χωρίς αναγνωριστικό. • Βοηθητική επαφή χωρίς ένδειξη σε ποιον ηλεκτρονόμο ανήκει. • Ασαφή διασταύρωση αγωγών. • Μία επαφή αποδοσμένη σε ενεργοποιημένη κατάσταση, ενώ οι υπόλοιπες βρίσκονται σε ηρεμία. • Περιττές διασταυρώσεις που δυσκολεύουν την ανάγνωση. Δεν ανακοινώνεις πόσα προβλήματα υπάρχουν. Ζητάς: «Ποια σημεία μπορούν να οδηγήσουν δύο τεχνικούς σε διαφορετικές ερμηνείες;» Οι μαθητές καταγράφουν: Το κριτήριο είναι η τεκμηρίωση: γιατί το σημείο είναι ασαφές και πώς η αλλαγή βελτιώνει την ανάγνωση. Κατασκευάζουμε ένα σχέδιο που «μιλάει» Κάθε ομάδα ανασχεδιάζει το κύκλωμα που της δόθηκε. Η αποστολή είναι: «Παραδώστε το σχέδιο σε άλλη ομάδα, ώστε να εξηγήσει τη λειτουργία του χωρίς προφορική βοήθεια.» Το σχέδιο πρέπει να περιλαμβάνει: • Σαφή διάκριση ισχύος και ελέγχου, όπου υπάρχουν και τα δύο. • Σύμβολα με την ίδια κατάσταση αναφοράς. • Συνεπή αναγνωριστικά για πηνίο και επαφές της ίδιας συσκευής. • Ευδιάκριτες συνδέσεις και διασταυρώσεις. • Τίτλο και τις απαραίτητες ενδείξεις τροφοδοσίας. Αν οι μαθητές δεν έχουν ακόμη διδαχθεί αυτοσυγκράτηση, χρησιμοποιείς ένα απλό κύκλωμα στιγμιαίου χειρισμού ηλεκτρονόμου. Έτσι η διερεύνηση παραμένει στη σχεδίαση και την ανάγνωση. Έλεγχος από άλλη ομάδα Η ομάδα που παραλαμβάνει το σχέδιο καλείται να: • Αναγνωρίσει τα εξαρτήματα. • Βρει ποιες επαφές ανήκουν σε κάθε πηνίο. • Περιγράψει τι συμβαίνει όταν ενεργοποιείται το μπουτόν και όταν αφήνεται. • Εντοπίσει ένα σημείο που χρειάζεται βελτίωση. Κρίσιμο ερώτημα: «Η ομάδα που διάβασε το σχέδιο κατάλαβε τη λειτουργία που είχατε προβλέψει; Αν όχι, ποιο στοιχείο χρειάζεται αλλαγή;» Οι σχεδιαστές διορθώνουν το σχέδιό τους με βάση την ανατροφοδότηση. Ατομική αξιολόγηση εξόδου Κάθε μαθητής απαντά σύντομα: • Γιατί σχεδιάζουμε τις επαφές σε κοινή κατάσταση αναφοράς; • Πώς αναγνωρίζουμε ότι ένα πηνίο και μια απομακρυσμένη επαφή ανήκουν στην ίδια συσκευή; • Τι διαφορά υπάρχει ανάμεσα σε μια διασταύρωση και έναν κόμβο σύνδεσης; • Γιατί διαχωρίζουμε ισχύ και έλεγχο; • Ποια αλλαγή στο σχέδιο της ομάδας σου βελτίωσε περισσότερο την κατανόησή του; Παρατηρήσεις Κλίμακα: Τα σχηματικά διαγράμματα κυκλωμάτων αποδίδουν τις ηλεκτρικές σχέσεις και συνήθως δεν σχεδιάζονται σε κλίμακα. Οι κατόψεις εγκαταστάσεων και τα σχέδια διάταξης μπορεί να σχεδιάζονται σε κλίμακα. Συνδέσεις: Η κουκκίδα δηλώνει ηλεκτρική σύνδεση των γραμμών. Από μόνη της δεν καθορίζει τον τρόπο κατασκευής της σύνδεσης. Δεν μας πληροφορεί πώς έγινε η σύνδεση στην πράξη: μπορεί να έγινε με κλέμμα, βιδωτό συνδετήρα, συγκόλληση ή άλλον κατάλληλο τρόπο. Διαχωρισμός ισχύος–ελέγχου: Μικρότερο ρεύμα στο κύκλωμα ελέγχου δεν συνεπάγεται απαραίτητα χαμηλή ή ακίνδυνη τάση. Δοκιμασία εξόδου Το σχέδιο κρύβει λάθη — Μπορείς να τα εντοπίσεις και να τα διορθώσεις;

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΑΥΤΟΜΑΤΙΣΜΩΝ

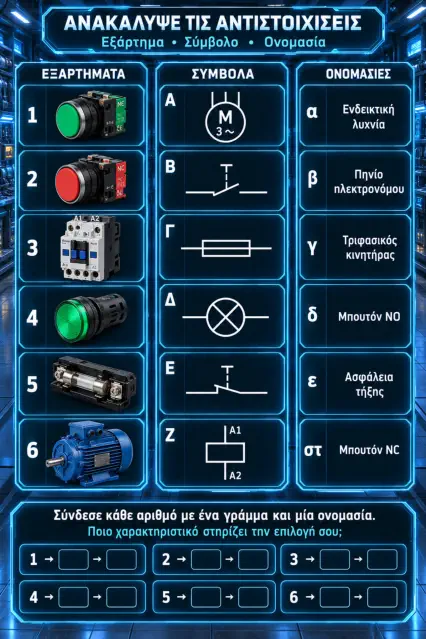

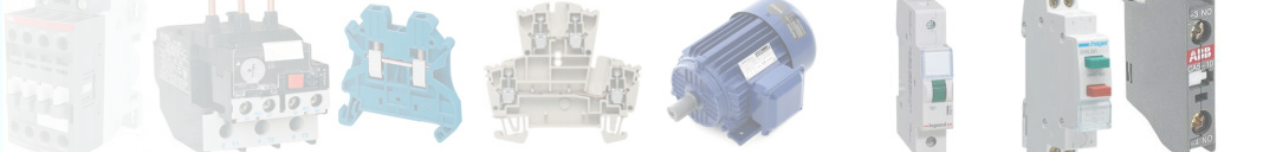

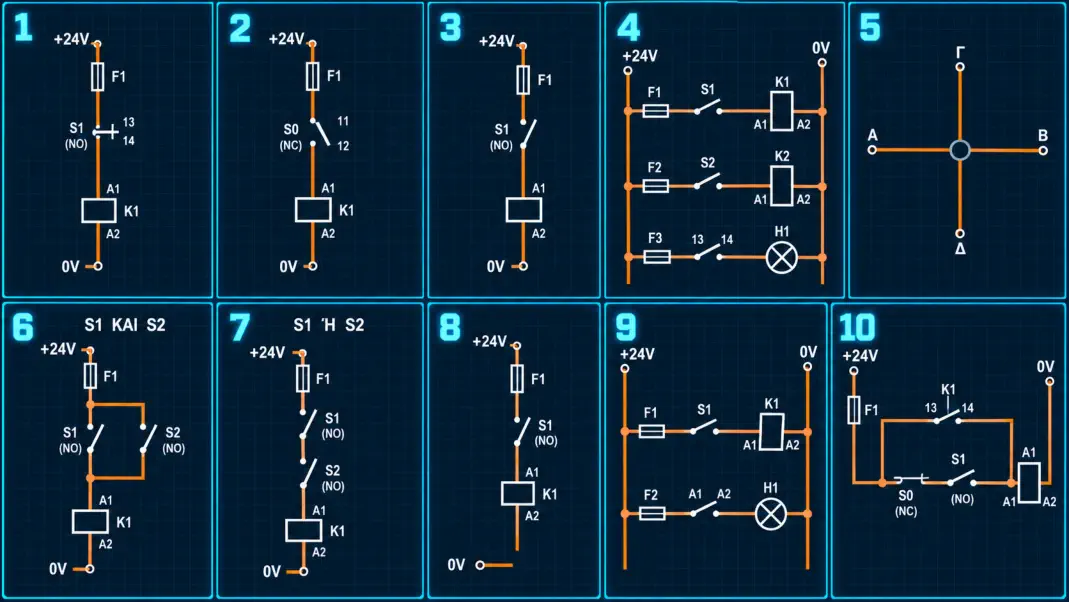

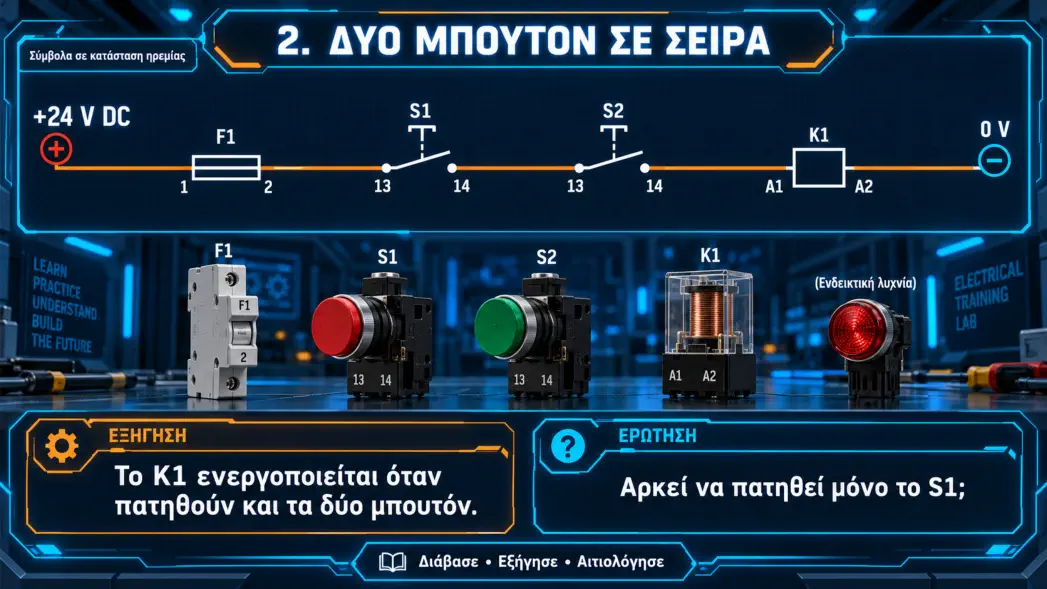

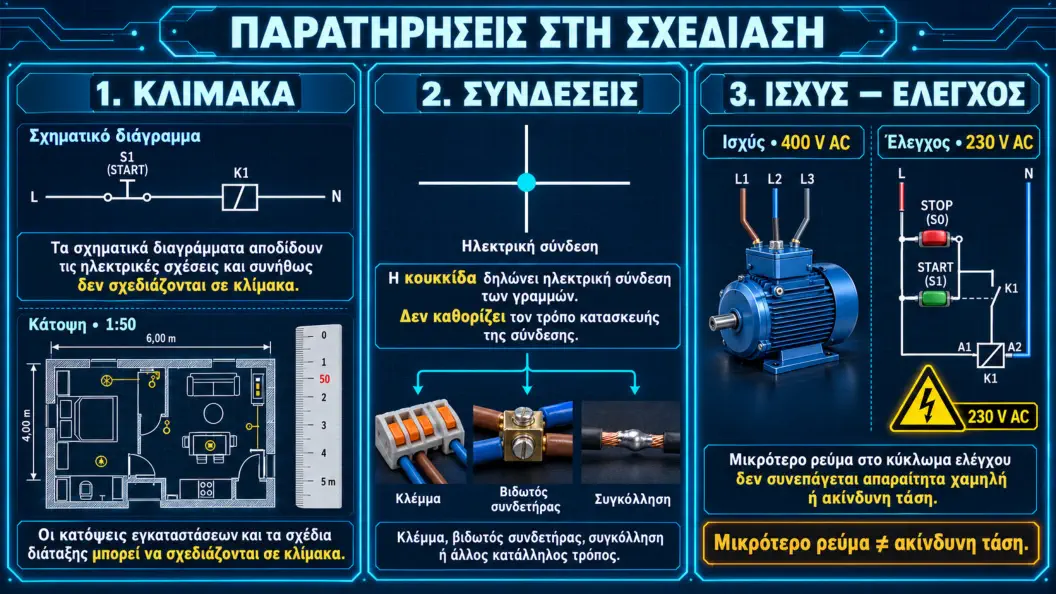

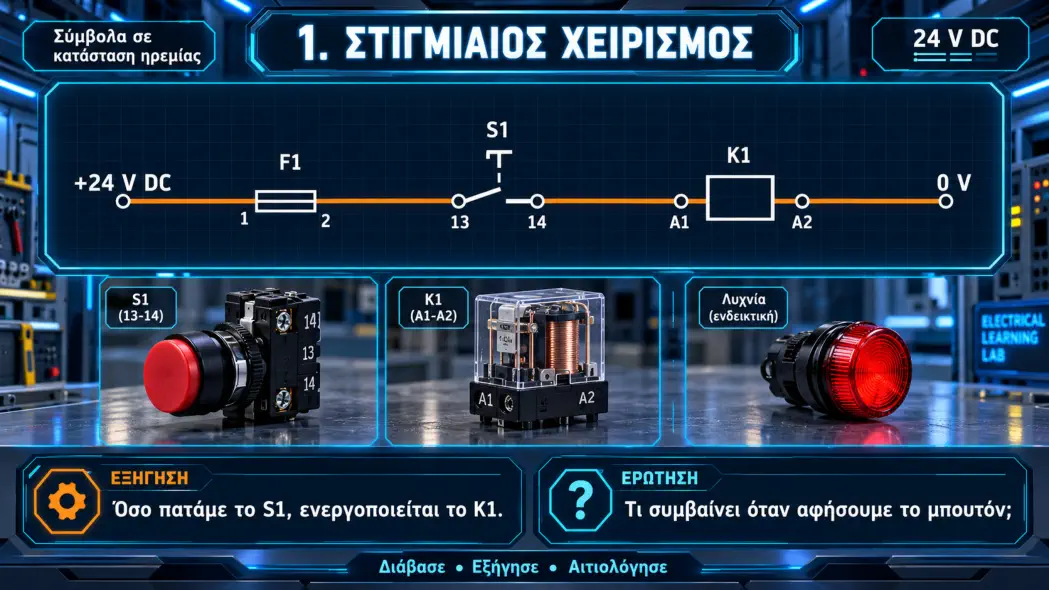

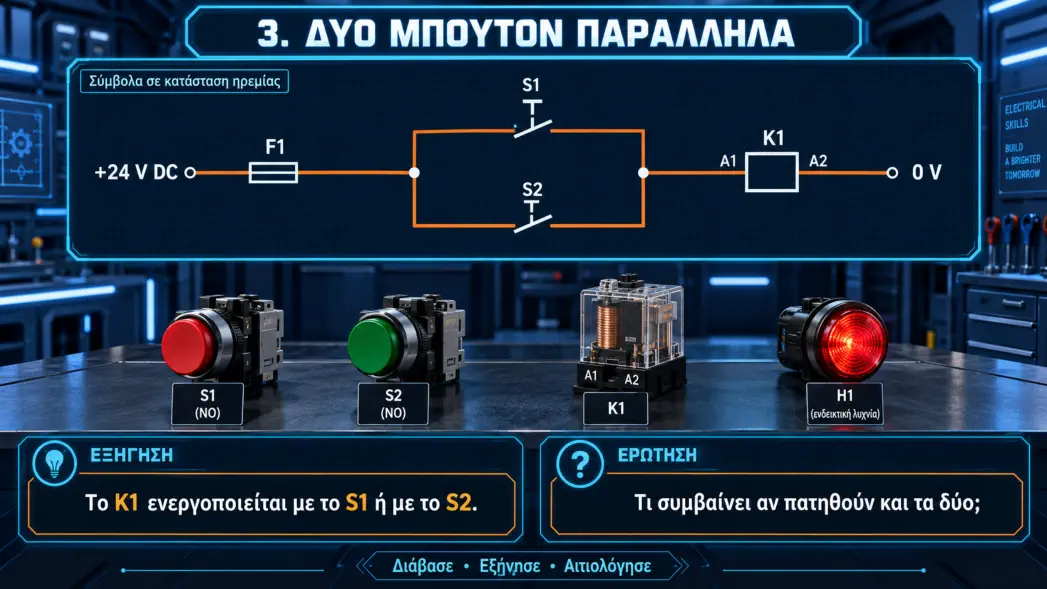

Για το μάθημα «Θεωρία σχεδίασης ηλεκτρολογικών κυκλωμάτων αυτοματισμού», μετά την ολοκλήρωση των διερευνητικών δραστηριοτήτων, οι μαθητές αναμένεται να μπορούν: Στόχοι γνώσεων  Να εξηγούν τον ρόλο του ηλεκτρολογικού σχεδίου ως κοινής γλώσσας επικοινωνίας μεταξύ τεχνικών.  Να αναγνωρίζουν βασικά σύμβολα και να τα αντιστοιχίζουν με πραγματικά εξαρτήματα: μπουτόν, ηλεκτρονόμο, πηνίο και ενδεικτική λυχνία.  Να διακρίνουν τη λειτουργία του κυκλώματος ισχύος από τη λειτουργία του κυκλώματος ελέγχου.  Να εξηγούν τις έννοιες NO, NC και κατάσταση ηρεμίας.  Να διακρίνουν τη διασταύρωση αγωγών χωρίς σύνδεση, τον κόμβο ηλεκτρικής σύνδεσης και τον ακροδέκτη.  Να εξηγούν γιατί απαιτούνται σαφείς ονομασίες και κοινά αναγνωριστικά για το πηνίο και τις επαφές της ίδιας συσκευής. Στόχοι δεξιοτήτων  Να ιχνηλατούν ηλεκτρικές διαδρομές σε απλά σχέδια, αναγνωρίζοντας συνδέσεις και ανεξάρτητους κλάδους.  Να προβλέπουν την κατάσταση των επαφών NO και NC πριν, κατά και μετά την ενεργοποίηση ενός πηνίου.  Να αποδίδουν σχηματικά τον χειρισμό ενός ηλεκτρονόμου μέσω μπουτόν.  Να εντοπίζουν ελλείψεις, ασάφειες και ασυνέπειες σε ένα διδακτικό σχέδιο.  Να διορθώνουν το σχέδιο και να αιτιολογούν κάθε αλλαγή με βάση τη σαφήνεια και τη λειτουργία του κυκλώματος.  Να ελέγχουν την αναγνωσιμότητα του σχεδίου τους μέσω ανταλλαγής με άλλη ομάδα και να το βελτιώνουν βάσει της ανατροφοδότησης. Στόχοι στάσεων  Να αντιμετωπίζουν τη σαφήνεια και την ακρίβεια του σχεδίου ως στοιχεία επαγγελματικής ευθύνης.  Να ζητούν διευκρινίσεις όταν ένα σχέδιο είναι ασαφές, αντί να θεωρούν τις υποθέσεις τους βέβαιες.  Να τεκμηριώνουν τις επιλογές τους και να αναθεωρούν όταν προκύπτουν νέα στοιχεία.  Να συνεργάζονται, να ακούν διαφορετικές ερμηνείες και να παρέχουν εποικοδομητική ανατροφοδότηση.  Να αναγνωρίζουν τα λάθη ως ευκαιρίες διερεύνησης και βελτίωσης.  Να τηρούν την εργασία χωρίς τάση κατά την αναγνώριση και εξέταση των πραγματικών εξαρτημάτων.
