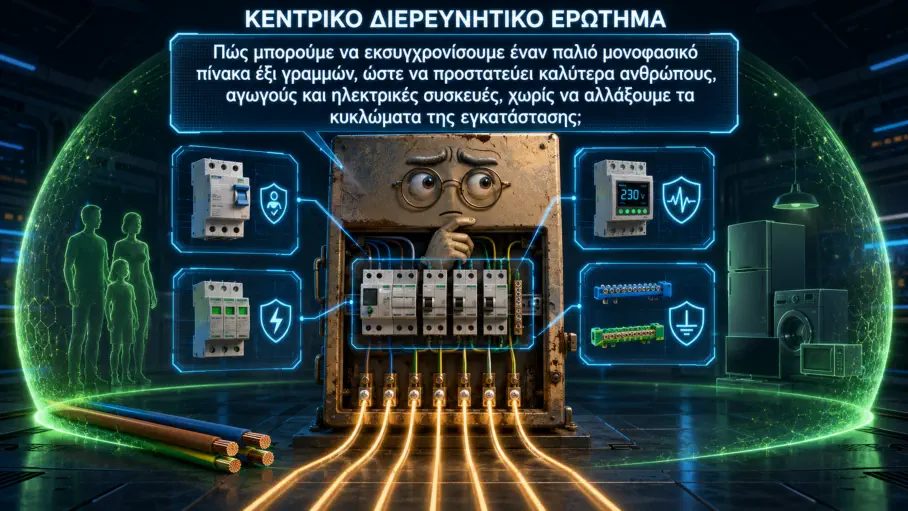

Τίτλος Άσκησης: Μονοφασικός Πίνακας 6 γραμμών - Υψηλών απαιτήσεων Κεντρικό διερευνητικό ερώτημα Πώς μπορούμε να εκσυγχρονίσουμε έναν παλιό μονοφασικό πίνακα έξι γραμμών, ώστε να προστατεύει καλύτερα ανθρώπους, αγωγούς και ηλεκτρικές συσκευές, χωρίς να αλλάξουμε τα κυκλώματα της εγκατάστασης; Η αποστολή Σε μια κατοικία λειτουργεί παλαιός μονοφασικός πίνακας που τροφοδοτεί: • δύο κυκλώματα φωτισμού, • δύο κυκλώματα ενισχυμένων ρευματοδοτών, • έναν ηλεκτρικό θερμοσίφωνα, • μία ηλεκτρική κουζίνα. Ο ιδιοκτήτης αναφέρει ότι: • παρουσιάζονται περιστασιακές αυξομειώσεις της τάσης, • στην περιοχή σημειώνονται καταιγίδες, • ο παλιός πίνακας δεν διαθέτει σύγχρονες διατάξεις προστασίας, • δεν επιθυμεί αλλαγές στην υπόλοιπη ηλεκτρική εγκατάσταση. Κάθε ομάδα αναλαμβάνει τον ρόλο τεχνικού συνεργείου και πρέπει να παρουσιάσει μία ασφαλή, λειτουργική και οικονομικά τεκμηριωμένη πρόταση εκσυγχρονισμού. Πρόκληση εισόδου — Τι δεν πάει καλά; Παρουσιάζεται στους μαθητές η φωτογραφία ή το μονογραμμικό σχέδιο του παλιού πίνακα. Διερευνητική ερώτηση 1: Ποιες προστασίες αναγνωρίζετε; Διερευνητική ερώτηση 1: Ποιες σύγχρονες διατάξεις δεν υπάρχουν; Διερευνητική ερώτηση 1: Από ποιον κίνδυνο προστατεύει κάθε υπάρχον εξάρτημα; Διερευνητική ερώτηση 1: Προστατεύεται ο άνθρωπος από διαρροή ρεύματος; Διερευνητική ερώτηση 1: Προστατεύονται οι συσκευές από υπέρταση; Διερευνητική ερώτηση 1: Τι μπορεί να συμβεί αν χαλαρώσει ο ουδέτερος; Διερευνητική ερώτηση 1: Ποιες αλλαγές μπορούν να γίνουν μόνο μέσα στον πίνακα; Διερευνητική ερώτηση 1: Ποια στοιχεία της εγκατάστασης πρέπει να ελεγχθούν πριν επιλεγούν οι νέες ασφάλειες; Αρχική υπόθεση ομάδας Οι μαθητές συμπληρώνουν: Πιστεύουμε ότι ο πίνακας πρέπει να διαθέτει ____________, επειδή ____________. Δεν διορθώνονται ακόμη οι απαντήσεις. Καταγράφονται για να συγκριθούν με τα τελικά συμπεράσματα. Χαρτογράφηση κινδύνων Κάθε ομάδα συσχετίζει έναν κίνδυνο με την κατάλληλη προστασία. Κρίσιμη ερώτηση: Αρκεί να τοποθετήσουμε «όσο περισσότερες προστασίες γίνεται» ή πρέπει οι προστασίες να είναι σωστά επιλεγμένες, συντονισμένες και συνδεδεμένες; Σταθμοί διερεύνησης υλικών Οι μαθητές εργάζονται κυκλικά σε τέσσερις σταθμούς. Σταθμός Α — Μικροαυτόματος P+N Οι μαθητές παρατηρούν τη σήμανση και αναζητούν: • ονομαστικό ρεύμα, • χαρακτηριστική καμπύλη, • ικανότητα διακοπής, • αριθμό πόλων, • ποιος πόλος προστατεύεται, • τι αποζεύγεται όταν λειτουργήσει. Διερευνητική ερώτηση 1: Γιατί η επιλογή μικροαυτόματου δεν μπορεί να γίνει μόνο με βάση την ισχύ του φορτίου; Οι μαθητές πρέπει να λάβουν υπόψη διατομή αγωγού, τρόπο εγκατάστασης, επιτρεπόμενο ρεύμα, χαρακτηριστικά φορτίου και συνθήκες προστασίας. Σταθμός Β — ΔΔΡ Διερευνώνται: • ονομαστικό ρεύμα, • ονομαστικό διαφορικό ρεύμα, • τύπος ΔΔΡ, • κουμπί δοκιμής TEST, • σωστή διέλευση φάσης και ουδετέρου, • διαχωρισμός ουδετέρων μετά τον ΔΔΡ. Διερευνητική ερώτηση 1: Τι θα συμβεί αν το ρεύμα φύγει από τη φάση μέσω του ΔΔΡ, αλλά επιστρέψει από ουδέτερο που δεν περνά από τον ίδιο ΔΔΡ; Σταθμός Γ — Αντικεραυνικό SPD Οι ομάδες ερευνούν: • τύπο SPD, • μέγιστη τάση συνεχούς λειτουργίας, • στάθμη προστασίας, • ονομαστικό και μέγιστο ρεύμα εκφόρτισης, • απαιτούμενη εφεδρική προστασία, • τρόπο σύνδεσης, • μήκος αγωγών σύνδεσης, • σύνδεση με τον ζυγό προστασίας. Πρόβλημα σύγκρισης: Δίνονται δύο φαινομενικά κατάλληλα SPD. Οι μαθητές επιλέγουν ένα και τεκμηριώνουν γιατί το άλλο δεν αποτελεί την καλύτερη λύση. Σταθμός Δ — Επιτηρητής τάσης Οι μαθητές εντοπίζουν: • όρια υπότασης και υπέρτασης, • χρόνο καθυστέρησης, • χρόνο επαναφοράς, • ικανότητα επαφής εξόδου, • ανάγκη ή μη χρήσης επαφέα, • συμπεριφορά μετά την αποκατάσταση της τάσης. Κρίσιμο ερώτημα: Μπορεί ο επιτηρητής να τροφοδοτήσει απευθείας ολόκληρο τον πίνακα ή πρέπει να δίνει εντολή σε επαφέα; Η απάντηση θα προκύψει από τη σύγκριση της ικανότητας των επαφών του με το αναμενόμενο φορτίο. Ποια διάταξη προστατεύει από τι; Οι ομάδες εξετάζουν τις παρακάτω δηλώσεις και τις χαρακτηρίζουν ως σωστές ή λανθασμένες: • Το SPD αντικαθιστά τον ΔΔΡ. • Ο επιτηρητής τάσης προστατεύει από βραχυκύκλωμα. • Ο μικροαυτόματος προστατεύει κυρίως τους αγωγούς του κυκλώματος. • Ο ΔΔΡ δεν αντικαθιστά την προστασία υπερέντασης. • Το SPD λειτουργεί αποτελεσματικά ανεξάρτητα από τη γείωση και την καλωδίωσή του. • Μεγαλύτερο ονομαστικό ρεύμα μικροαυτόματου σημαίνει πάντοτε καλύτερη λειτουργία. • Όλοι οι ουδέτεροι μετά τον ΔΔΡ μπορούν να συνδεθούν σε οποιονδήποτε ζυγό ουδετέρου. • Οι λυχνίες του θερμοσίφωνα και της κουζίνας πρέπει να δείχνουν ότι τροφοδοτούνται πραγματικά τα κυκλώματα και όχι απλώς ότι βρίσκεται σε λειτουργία ο γενικός διακόπτης τους. Για κάθε χαρακτηρισμό απαιτείται αιτιολόγηση. Σχεδιαστική πρόκληση Κάθε ομάδα παραλαμβάνει: • τα έξι φορτία, • τις διατομές των αντίστοιχων γραμμών, • τις ισχείς των φορτίων, • τα διαθέσιμα υλικά, • τα τεχνικά φυλλάδια, • συγκεκριμένο αριθμό διαθέσιμων στοιχείων του πίνακα. Η ομάδα πρέπει να κατασκευάσει μονογραμμικό σχέδιο που να περιλαμβάνει, όπου απαιτείται: • γενικό διακόπτη, • προστασία υπερέντασης, • SPD, • επιτηρητή τάσης, • ΔΔΡ, • μικροαυτόματους P+N, • διπολικό διακόπτη θερμοσίφωνα, • διπολικό διακόπτη κουζίνας, • ενδεικτικές λυχνίες, • ζυγό ουδετέρου, • ζυγό προστασίας. Κανόνες πρόκλησης Δεν δίνεται έτοιμη σειρά τοποθέτησης. Κάθε ομάδα πρέπει να απαντήσει: • Πού τοποθετείται κάθε διάταξη; • Τι βρίσκεται πριν και τι μετά από αυτή; • Ποια διάταξη χρειάζεται δική της προστασία; • Από ποιο σημείο επιτηρεί την τάση ο επιτηρητής; • Ποια κυκλώματα απομονώνονται όταν ενεργοποιηθεί; • Πώς εξασφαλίζεται η σωστή διαδρομή του ουδετέρου; • Τι συμβαίνει αν το SPD τοποθετηθεί με πολύ μεγάλους αγωγούς σύνδεσης; • Είναι ο πίνακας επαρκής σε στοιχεία ή χρειάζεται μεγαλύτερο περίβλημα; Προμέτρηση και τεχνικοοικονομική επιλογή Οι μαθητές δημιουργούν πίνακα όπως ο παρακάτω: Πρόσθετος περιορισμός; Ο «πελάτης» θέτει ανώτατο προϋπολογισμό. Οι μαθητές δεν επιτρέπεται να αφαιρέσουν αναγκαία προστασία. Πρέπει να μειώσουν το κόστος μέσα από τεκμηριωμένη επιλογή ισοδύναμων υλικών. Έλεγχος σχεδίου από άλλη ομάδα Οι ομάδες ανταλλάσσουν σχέδια χωρίς να αποκαλύπτουν την ταυτότητά τους. Η ομάδα ελέγχου αναζητά: • λανθασμένη σειρά διατάξεων, • κοινό ή λανθασμένο ουδέτερο, • έλλειψη προστασίας κάποιας διάταξης, • μικροαυτόματο ασύμβατο με τη γραμμή, • ΔΔΡ ακατάλληλων χαρακτηριστικών, • εσφαλμένη σύνδεση SPD, • υπερφόρτιση επαφής επιτηρητή, • απουσία σήμανσης, • ανεπαρκή χώρο στον πίνακα. Η αρχική ομάδα μπορεί είτε να αποδεχτεί την παρατήρηση είτε να την απορρίψει με τεχνική αιτιολόγηση. Κατασκευή με υποχρεωτικά σημεία ελέγχου Η κατασκευή δεν εκτελείται ως μία συνεχής διαδικασία. Η ομάδα προχωρά μόνο όταν εγκριθεί το προηγούμενο στάδιο. Σημείο ελέγχου 1 — Σχέδιο Ελέγχονται η λογική σειρά, οι προστασίες και οι διαδρομές φάσης, ουδετέρου και PE. Σημείο ελέγχου 2 — Υλικά Η ομάδα παρουσιάζει τα χαρακτηριστικά κάθε υλικού και εξηγεί γιατί είναι κατάλληλο. Σημείο ελέγχου 3 — Μηχανική τοποθέτηση Ελέγχονται: • εργονομική διάταξη, • διαθέσιμος χώρος, • στερέωση, • δυνατότητα καλωδίωσης, • διαχωρισμός αγωγών, • ευκρινής σήμανση. Σημείο ελέγχου 4 — Καλωδίωση χωρίς τάση Ελέγχονται: • σωστή διατομή και χρώματα αγωγών, • διαμόρφωση άκρων, • ακροχιτώνια όπου απαιτούνται, • απουσία εκτεθειμένου χαλκού, • σωστή ροπή σύσφιξης σύμφωνα με τον κατασκευαστή, • διαδρομές φάσης, ουδετέρου και PE, • απουσία ανεπιθύμητων γεφυρώσεων. Σημείο ελέγχου 5 — Μετρήσεις χωρίς τάση Καταγράφονται: • συνέχεια αγωγού προστασίας, • έλεγχος συνδέσεων, • απουσία βραχυκυκλώματος, • έλεγχος ανεξαρτησίας των αναχωρήσεων, • έλεγχος ουδετέρων, • αντίσταση μόνωσης, όταν προβλέπεται και με αποσύνδεση των ευαίσθητων ηλεκτρονικών διατάξεων. Σημείο ελέγχου 6 — Ελεγχόμενη δοκιμή Η εφαρμογή τάσης πραγματοποιείται αποκλειστικά από ή υπό την άμεση επίβλεψη του εκπαιδευτικού, μετά την ολοκλήρωση όλων των προηγούμενων ελέγχων. Κρίσιμα πειράματα Τα πειράματα μπορούν να πραγματοποιηθούν σε ασφαλή εκπαιδευτική διάταξη ή προσομοιωτή. Πείραμα 1 — Δοκιμή ΔΔΡ Οι μαθητές: • προβλέπουν τι θα συμβεί με το TEST, • εκτελούν τη δοκιμή, • παρατηρούν ποια κυκλώματα απομονώνονται, • εξηγούν γιατί ο έλεγχος TEST δεν αντικαθιστά όλες τις απαιτούμενες μετρήσεις. Πείραμα 2 — Υπόταση και υπέρταση Με κατάλληλη ασφαλή διάταξη προσομοίωσης μεταβάλλεται η τάση εισόδου. Οι μαθητές καταγράφουν: Πείραμα 3 — Καθυστέρηση επανασύνδεσης Οι μαθητές ερευνούν γιατί η τροφοδότηση δεν πρέπει πάντοτε να επανέρχεται αμέσως μόλις η τάση επιστρέψει στα αποδεκτά όρια. Πείραμα 4 — Λανθασμένος ουδέτερος Σε προσομοιωτή εξετάζεται η περίπτωση όπου φάση και ουδέτερος δεν διέρχονται από την ίδια διαδρομή του ΔΔΡ. Οι μαθητές προβλέπουν το αποτέλεσμα πριν από τη δοκιμή. Πείραμα 5 — SPD και μήκος αγωγών Συγκρίνονται δύο σχεδιαστικές λύσεις: • SPD κοντά στα σημεία σύνδεσης, • SPD με περιττά μεγάλους αγωγούς. Οι μαθητές εξηγούν ποια διάταξη περιορίζει αποτελεσματικότερα την κρουστική υπέρταση και γιατί. Κάρτες διάγνωσης βλαβών Κάθε ομάδα παραλαμβάνει μία άγνωστη βλάβη. Βλάβη 1: Ο ΔΔΡ αποζεύγει μόλις ενεργοποιηθεί ένα συγκεκριμένο κύκλωμα. Πιθανές κατευθύνσεις διερεύνησης: • διαρροή προς γη, • ένωση ουδετέρου και PE μετά τον ΔΔΡ, • λανθασμένος ουδέτερος, • προβληματικό φορτίο. Βλάβη 2: Ο επιτηρητής δείχνει κανονική τάση, αλλά τα φορτία δεν τροφοδοτούνται. Ελέγχονται: • έξοδος επιτηρητή, • πηνίο επαφέα, • βοηθητική προστασία, • επαφές ισχύος, • διαδρομή ουδετέρου. Βλάβη 3: Η ενδεικτική λυχνία του θερμοσίφωνα ανάβει, αλλά ο θερμοσίφωνας δεν λειτουργεί. Οι μαθητές εξετάζουν αν η λυχνία έχει συνδεθεί σε σημείο που αποδεικνύει πραγματική τροφοδότηση του φορτίου. Βλάβη 4: Το SPD εμφανίζει ένδειξη τέλους ζωής. Οι μαθητές αποφασίζουν: • αν ο πίνακας μπορεί να συνεχίσει να λειτουργεί, • ποια προστασία έχει χαθεί, • ποια διαδικασία αντικατάστασης απαιτείται. Βλάβη 5: Ένας αγωγός εμφανίζει αυξημένη θερμοκρασία σε θερμογραφικό έλεγχο. Οι μαθητές εξετάζουν: • χαλαρή σύνδεση, • λανθασμένη διατομή, • υπερφόρτιση, • κακή διαμόρφωση άκρου, • ελαττωματικό εξάρτημα. Υποχρεωτική διαγνωστική πορεία Σύμπτωμα --> αρχικές υποθέσεις --> ασφαλείς έλεγχοι --> μετρήσεις --> αποκλεισμός αιτιών --> τελική διάγνωση --> διορθωτική ενέργεια. Προκλήσεις επέκτασης Επέκταση Α — Δύο ΔΔΡ Οι μαθητές προτείνουν κατανομή των έξι γραμμών σε δύο ΔΔΡ και εξετάζουν αν η λύση βελτιώνει τη συνέχεια λειτουργίας. Επέκταση Β — RCBO ανά γραμμή Συγκρίνουν: • έναν κοινό ΔΔΡ με έξι μικροαυτόματους, • ανεξάρτητο RCBO για κάθε αναχώρηση. Κριτήρια: ασφάλεια, επιλεκτικότητα, εντοπισμός βλάβης, διαθέσιμος χώρος και κόστος. Επέκταση Γ — Πίνακας με εφεδρικό χώρο Υπολογίζουν πόσα στοιχεία χρειάζονται σήμερα και πόσος χώρος πρέπει να προβλεφθεί για μελλοντικές επεκτάσεις. Επέκταση Δ — Έξυπνη επιτήρηση Προσθέτουν μέτρηση τάσης, ρεύματος και κατανάλωσης ή δυνατότητα απομακρυσμένης ειδοποίησης, χωρίς να καταργούν τις συμβατικές προστασίες. Επέκταση Ε — Κρίσιμα φορτία Χωρίζουν τα φορτία σε κρίσιμα και μη κρίσιμα και προτείνουν ποια πρέπει να επανέρχονται πρώτα μετά από διακοπή. Τελική παρουσίαση ομάδας Κάθε ομάδα διαθέτει πέντε λεπτά για να παρουσιάσει: • το πρόβλημα του παλιού πίνακα, • το μονογραμμικό της σχέδιο, • τα υλικά που επέλεξε, • τη λειτουργία κάθε προστασίας, • μία επιλογή που απέρριψε, • το συνολικό κόστος, • τα αποτελέσματα των ελέγχων, • μία βελτίωση που θα έκανε αν δεν υπήρχε οικονομικός περιορισμός. Οι υπόλοιπες ομάδες λειτουργούν ως επιτροπή τεχνικού ελέγχου. Αναμενόμενο συμπέρασμα Ο εκσυγχρονισμός ενός ηλεκτρικού πίνακα δεν είναι απλή προσθήκη εξαρτημάτων. Απαιτεί: • αναγνώριση των κινδύνων, • γνώση των χαρακτηριστικών των γραμμών και των φορτίων, • σωστή επιλογή και συνεργασία των προστατευτικών διατάξεων, • κατάλληλη σειρά και τρόπο σύνδεσης, • σωστή μηχανική και ηλεκτρική κατασκευή, • ελέγχους πριν από την εφαρμογή τάσης, • τεκμηριωμένη και ελεγχόμενη δοκιμή λειτουργίας. Το SPD, ο επιτηρητής τάσης, ο ΔΔΡ και οι μικροαυτόματοι αντιμετωπίζουν διαφορετικούς κινδύνους και δεν υποκαθιστούν ο ένας τον άλλον. Ένας πίνακας θεωρείται ασφαλέστερος όχι επειδή περιέχει πολλά υλικά, αλλά επειδή κάθε υλικό έχει επιλεγεί, συνδεθεί και ελεγχθεί σωστά. Ρουμπρίκα αξιολόγησης Ατομικό δελτίο εξόδου Κάθε μαθητής απαντά σύντομα: • Ποια προστασία θεωρούσες αρχικά ότι ήταν περιττή και γιατί άλλαξες ή δεν άλλαξες γνώμη; • Ποιο σφάλμα καλωδίωσης θα μπορούσε να μην είναι εμφανές με απλή οπτική επιθεώρηση; • Ποια μέτρηση δεν θα παρέλειπες ποτέ πριν από τη δοκιμή; • Ποια είναι η σημαντικότερη διαφορά ανάμεσα στο SPD και στον επιτηρητή τάσης; • Αν ο πίνακας λειτουργήσει κανονικά, αποδεικνύεται ότι είναι ασφαλής; Αιτιολόγησε. Η βασική παιδαγωγική αλλαγή είναι ότι η σειρά «συγκεντρώστε – τοποθετήστε – συνδεσμολογήστε – ελέγξτε» μετατρέπεται σε κύκλο: Παρατηρώ --> διατυπώνω υπόθεση --> ερευνώ --> σχεδιάζω --> αιτιολογώ --> κατασκευάζω --> μετρώ --> διαγιγνώσκω --> αναθεωρώ.

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

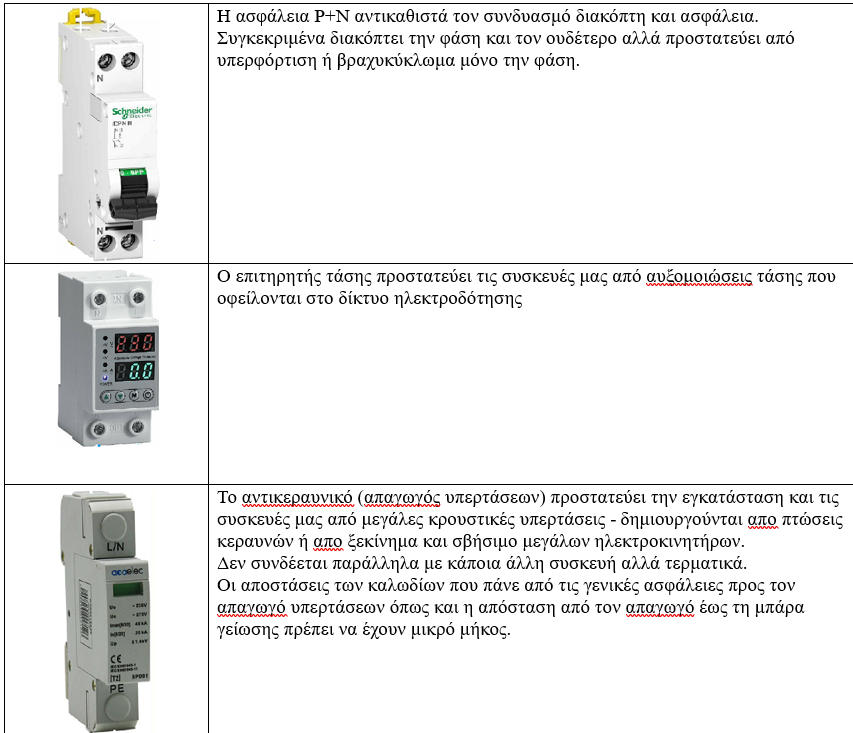

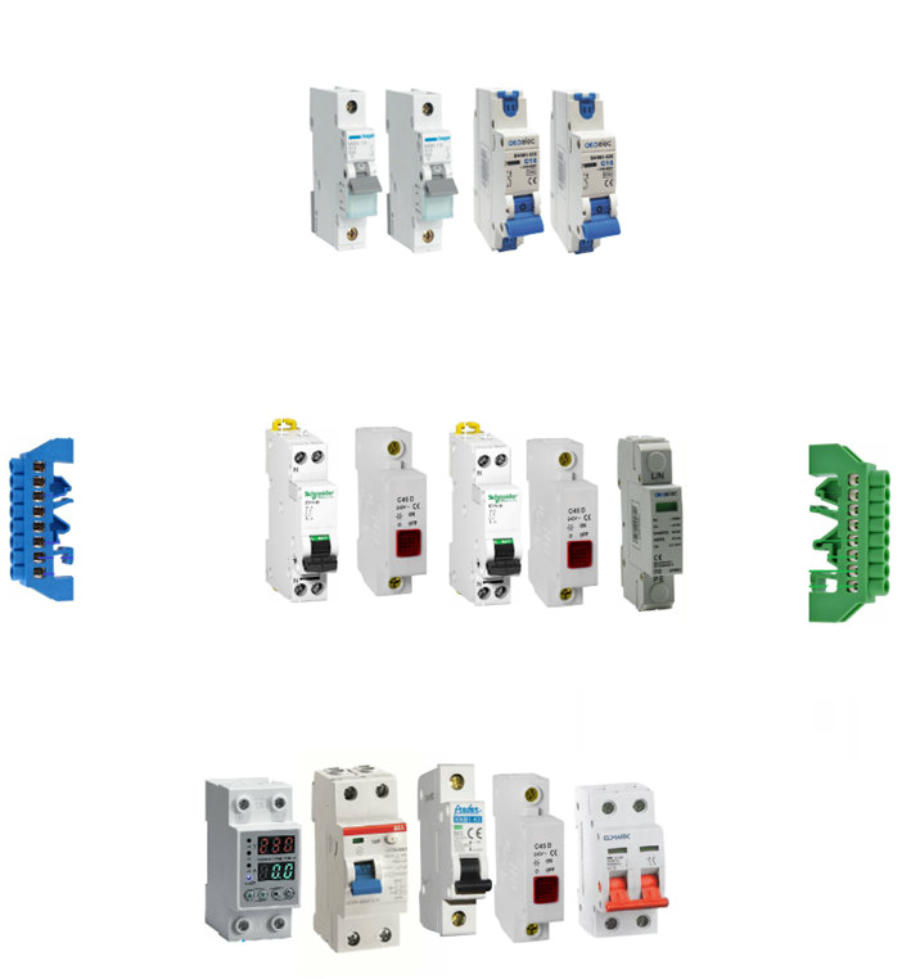

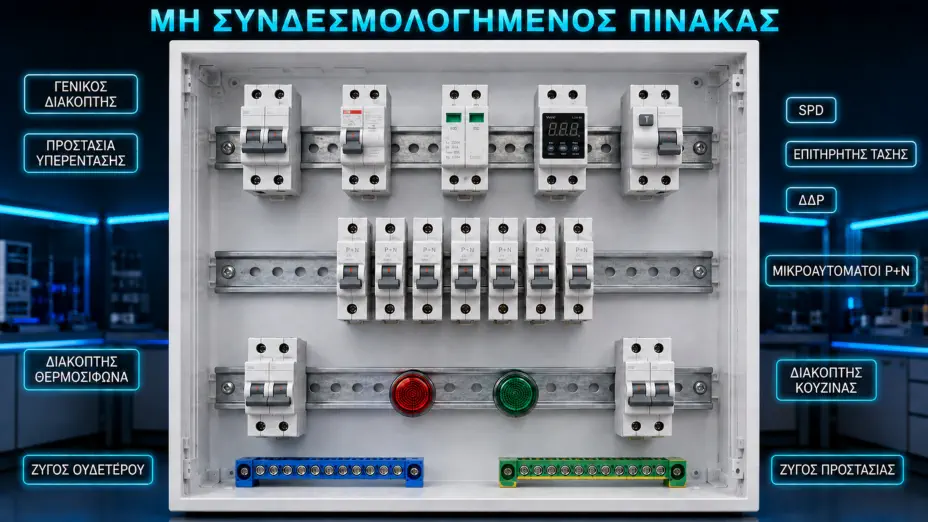

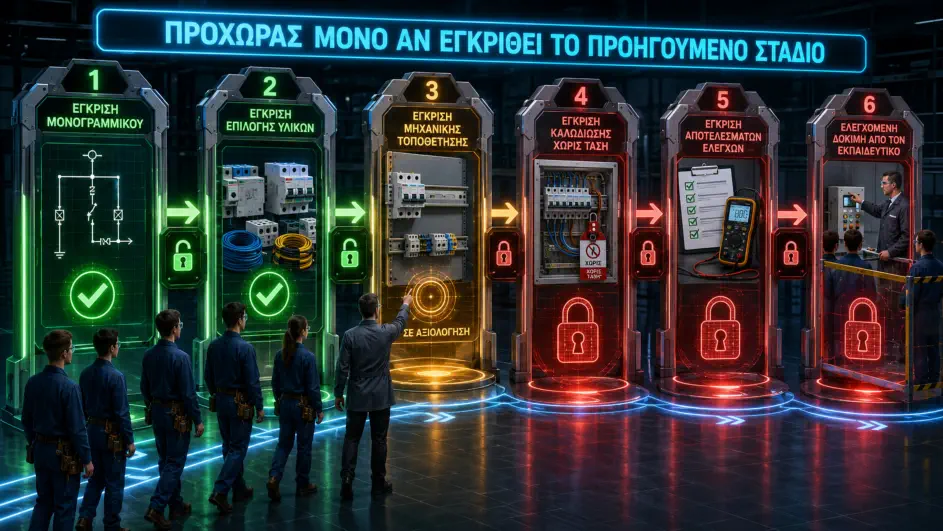

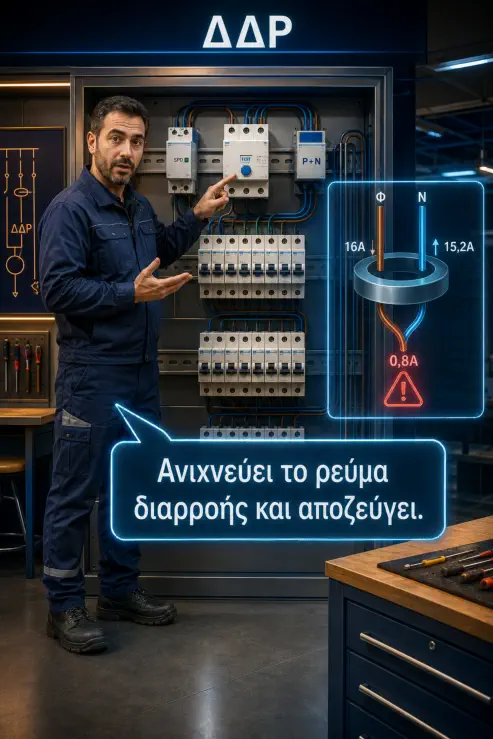

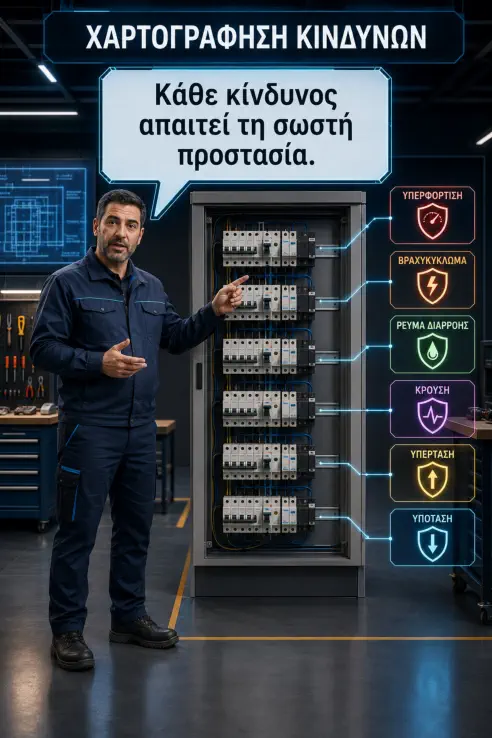

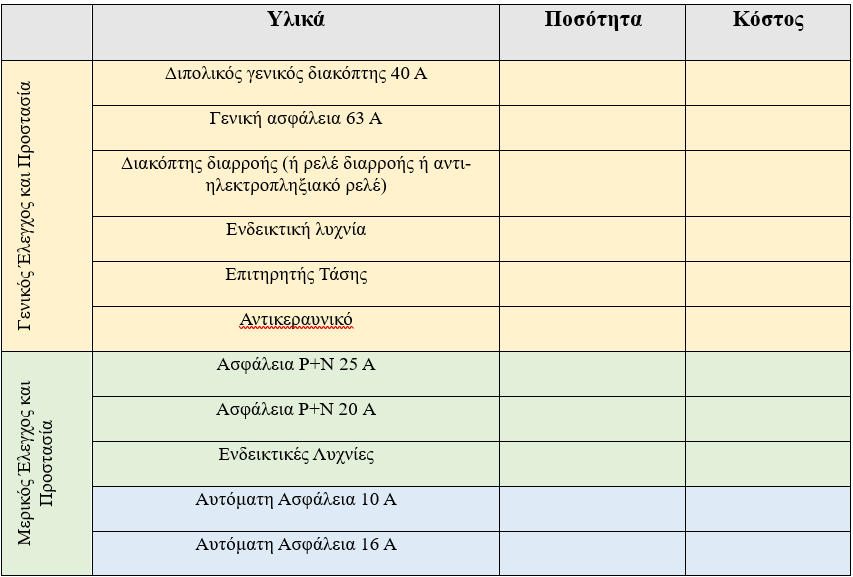

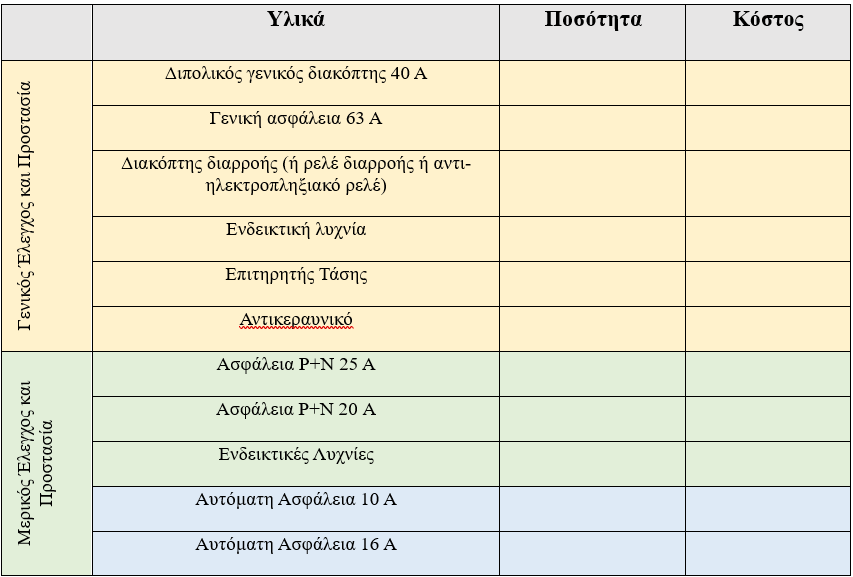

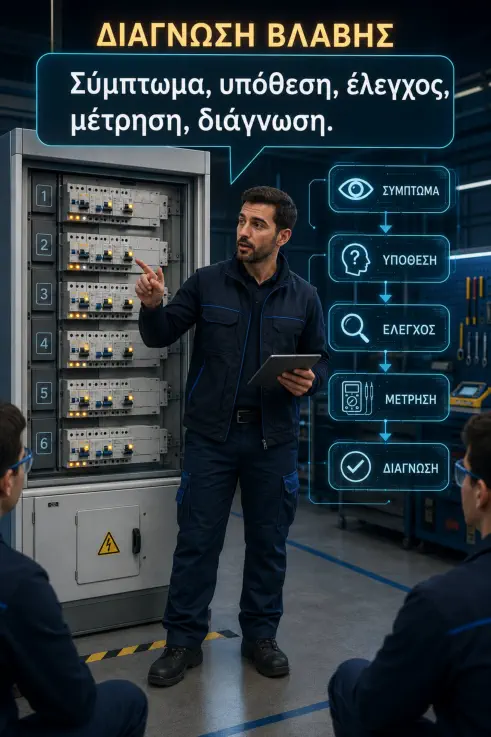

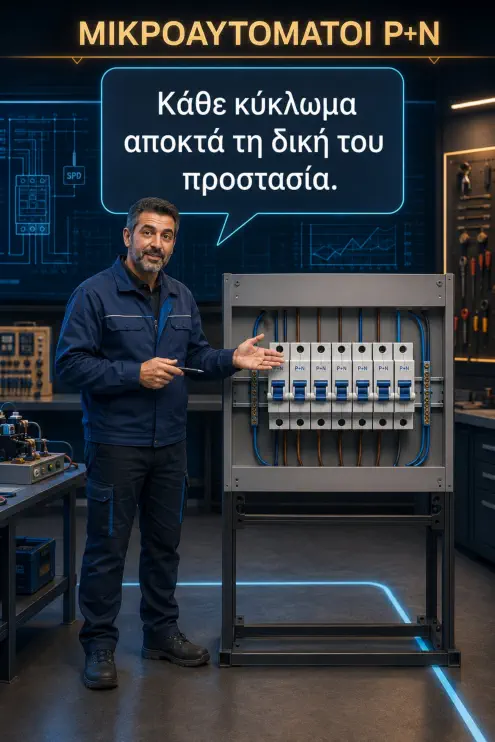

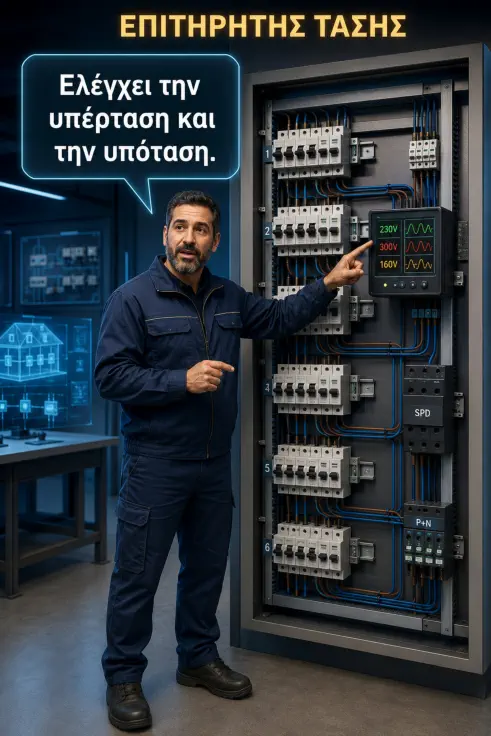

Κεντρικός μαθησιακός στόχος Οι μαθητές να μπορούν να σχεδιάζουν, να κατασκευάζουν και να ελέγχουν έναν σύγχρονο μονοφασικό πίνακα έξι γραμμών, επιλέγοντας και συνδυάζοντας σωστά τις διατάξεις προστασίας, χωρίς να μεταβάλλουν τα υφιστάμενα κυκλώματα της εγκατάστασης και χωρίς να εφαρμόζουν τάση πριν από την έγκριση του εκπαιδευτικού. Ως προς τις γνώσεις Να περιγράφουν τη λειτουργία ενός σύγχρονου μονοφασικού πίνακα έξι γραμμών. Να αναγνωρίζουν τον γενικό διακόπτη, την προστασία υπερέντασης, το SPD, τον επιτηρητή τάσης, τον ΔΔΡ και τους μικροαυτόματους P+N. Να εξηγούν από ποιον κίνδυνο προστατεύει κάθε διάταξη. Να διακρίνουν την υπερφόρτιση, το βραχυκύκλωμα, το ρεύμα διαρροής, την κρουστική υπέρταση, την υπέρταση και την υπόταση. Να εξηγούν τη λειτουργία των διπολικών διακοπτών θερμοσίφωνα και κουζίνας. Να διακρίνουν τον ζυγό ουδετέρου από τον ζυγό προστασίας. Να εξηγούν γιατί οι διαφορετικές προστατευτικές διατάξεις δεν υποκαθιστούν η μία την άλλη. Ως προς τις δεξιότητες Να αναγνωρίζουν τα προβλήματα και τις ελλείψεις ενός παλιού ηλεκτρολογικού πίνακα. Να αντιστοιχίζουν κάθε κίνδυνο με την κατάλληλη διάταξη προστασίας. Να επιλέγουν υλικά βάσει των τεχνικών χαρακτηριστικών τους και των απαιτήσεων της εγκατάστασης. Να συντάσσουν προμέτρηση υλικών και ενδεικτικό προϋπολογισμό. Να σχεδιάζουν το μονογραμμικό σχέδιο του πίνακα. Να οργανώνουν τη θέση των υλικών στις ράγες DIN, προβλέποντας επαρκή χώρο. Να τοποθετούν μηχανικά τα εξαρτήματα με ασφάλεια και ακρίβεια. Να συνδεσμολογούν τον πίνακα χωρίς τάση, ακολουθώντας το εγκεκριμένο σχέδιο. Να ελέγχουν τη σωστή διαδρομή φάσης, ουδετέρου και αγωγού προστασίας. Να πραγματοποιούν οπτικό έλεγχο, έλεγχο συνέχειας και τους προβλεπόμενους ελέγχους μόνωσης. Να καταγράφουν και να αξιολογούν τα αποτελέσματα των μετρήσεων. Να ακολουθούν οργανωμένη διαγνωστική πορεία: Σύμπτωμα --> υπόθεση → ασφαλής έλεγχος --> μέτρηση --> αποκλεισμός αιτιών -- > διάγνωση --> διορθωτική ενέργεια. Ως προς τις στάσεις Να αντιμετωπίζουν την ασφάλεια ως προϋπόθεση κάθε εργασίας. Να μην εφαρμόζουν τάση πριν ολοκληρωθούν και εγκριθούν όλοι οι έλεγχοι. Να τεκμηριώνουν τις επιλογές τους αντί να βασίζονται στην εμφάνιση ή σε μη επιβεβαιωμένες υποθέσεις. Να συνεργάζονται υπεύθυνα και να κατανέμουν τους ρόλους μέσα στην ομάδα. Να χρησιμοποιούν σωστά τα μέσα ατομικής προστασίας και τα κατάλληλα όργανα. Να αναγνωρίζουν τα όρια των γνώσεων και των αρμοδιοτήτων τους. Να αποδέχονται τον έλεγχο και την ανατροφοδότηση ως μέρος της τεχνικής εργασίας. Να επιδιώκουν κατασκευή ασφαλή, λειτουργική, ευανάγνωστη και εύκολη στη συντήρηση.
