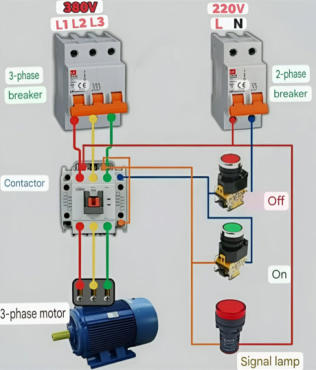

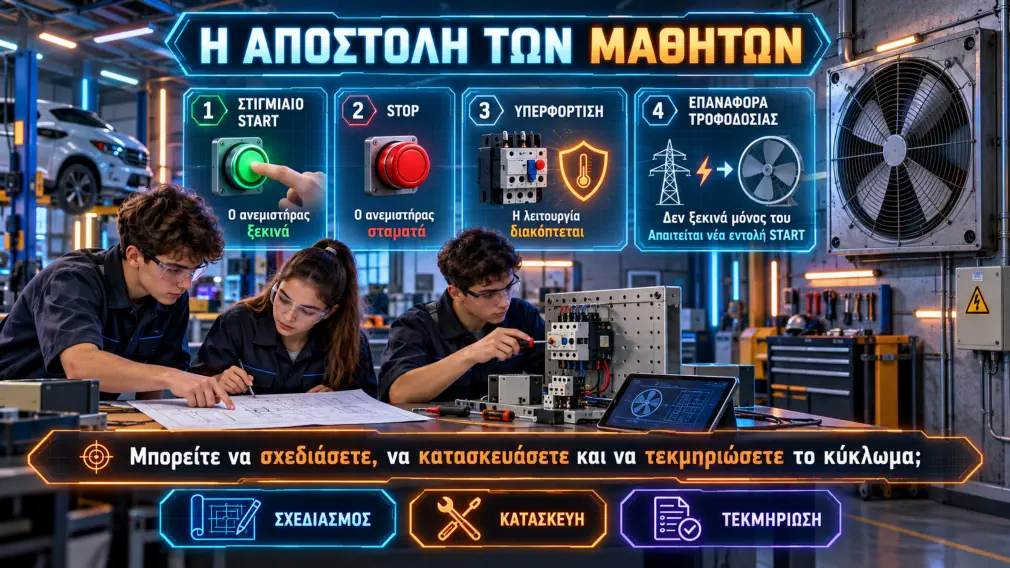

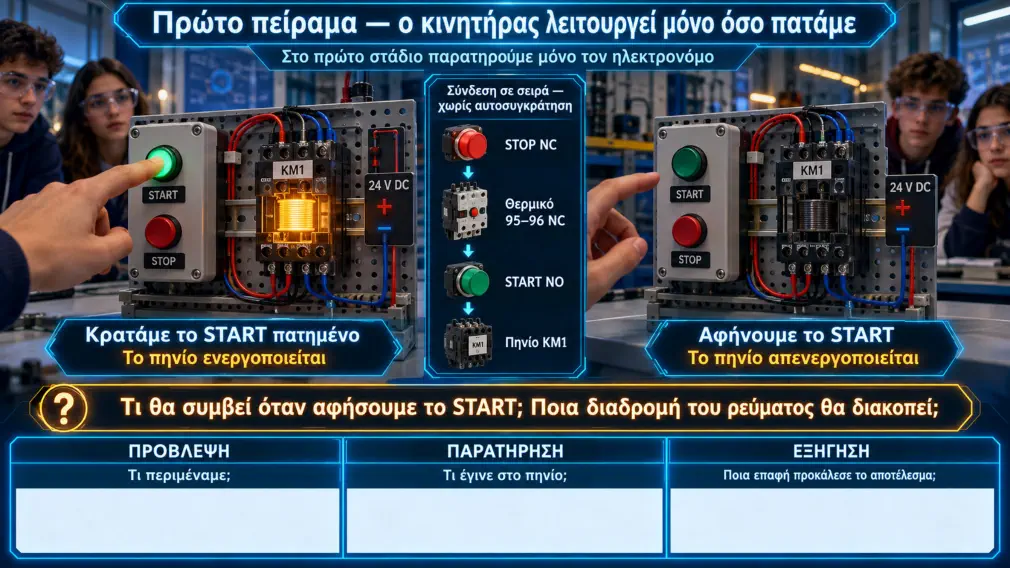

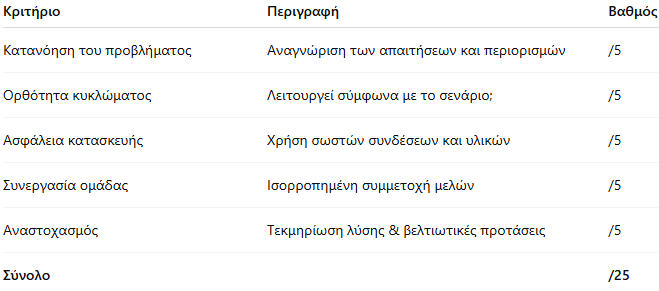

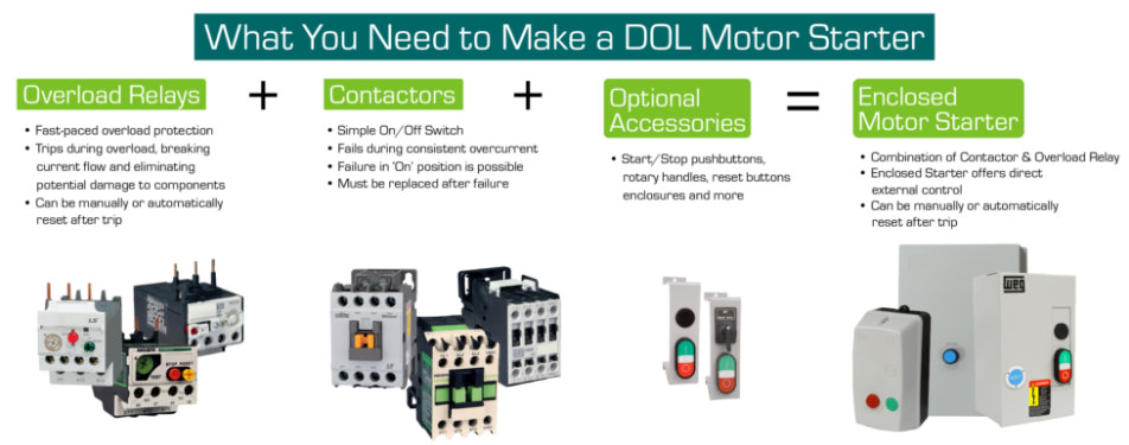

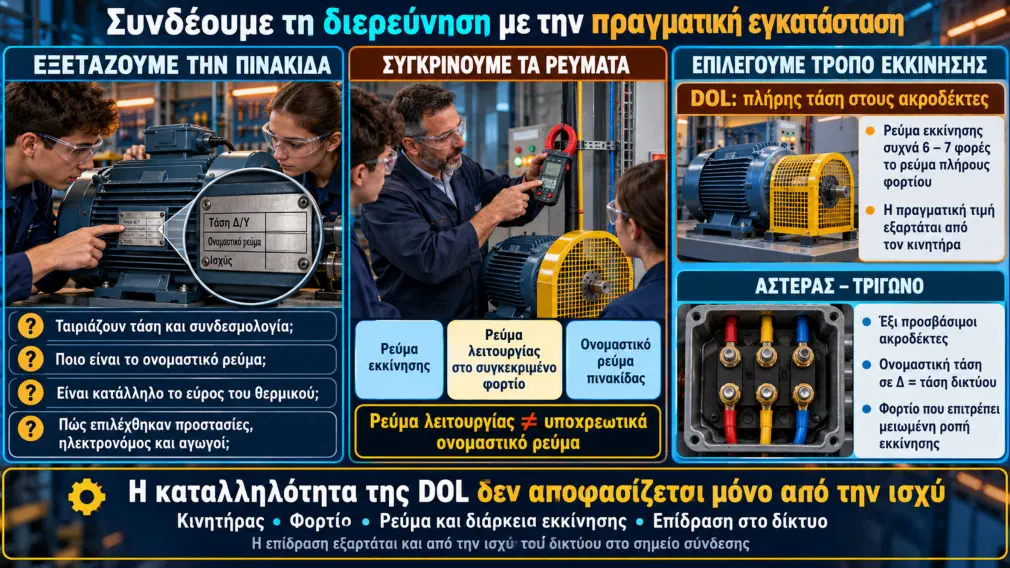

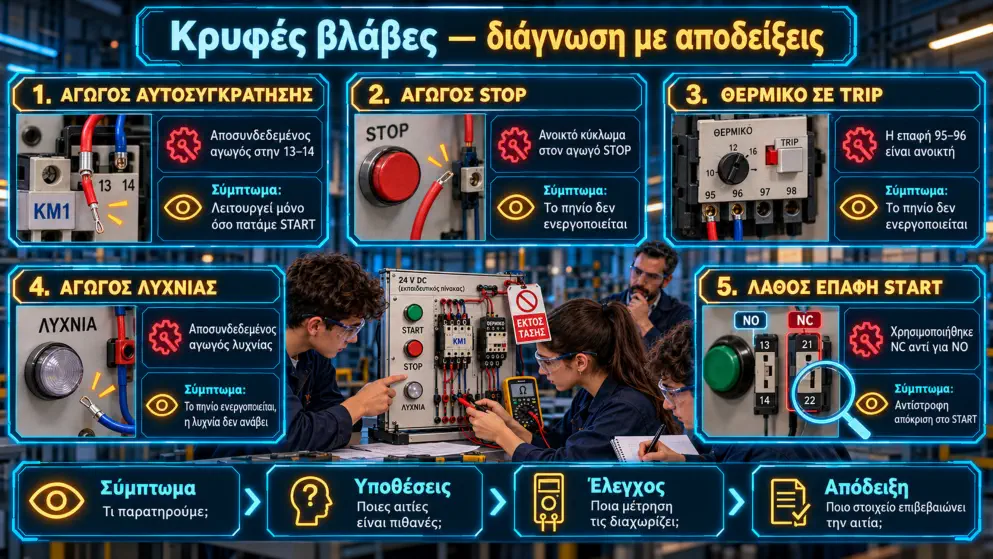

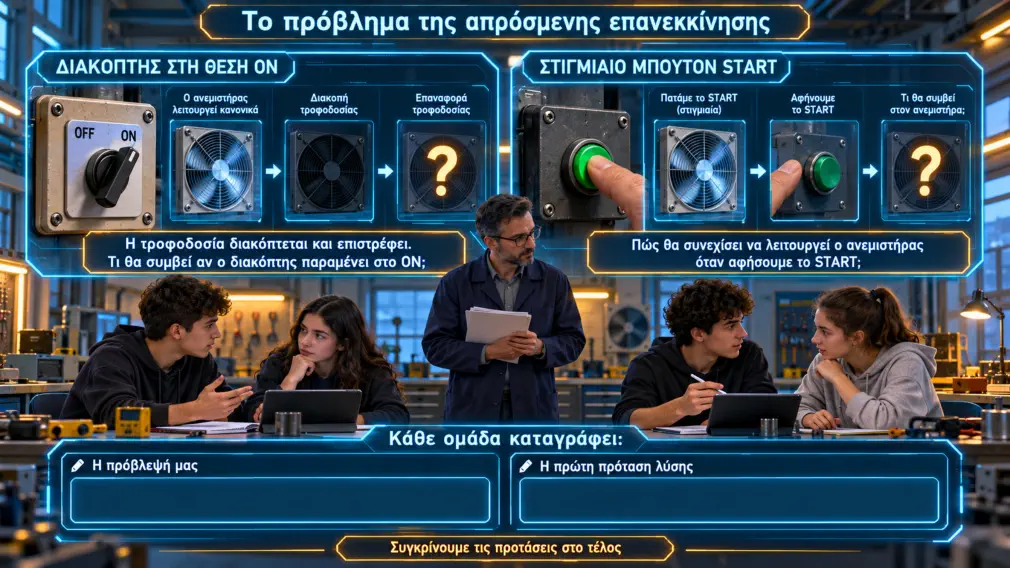

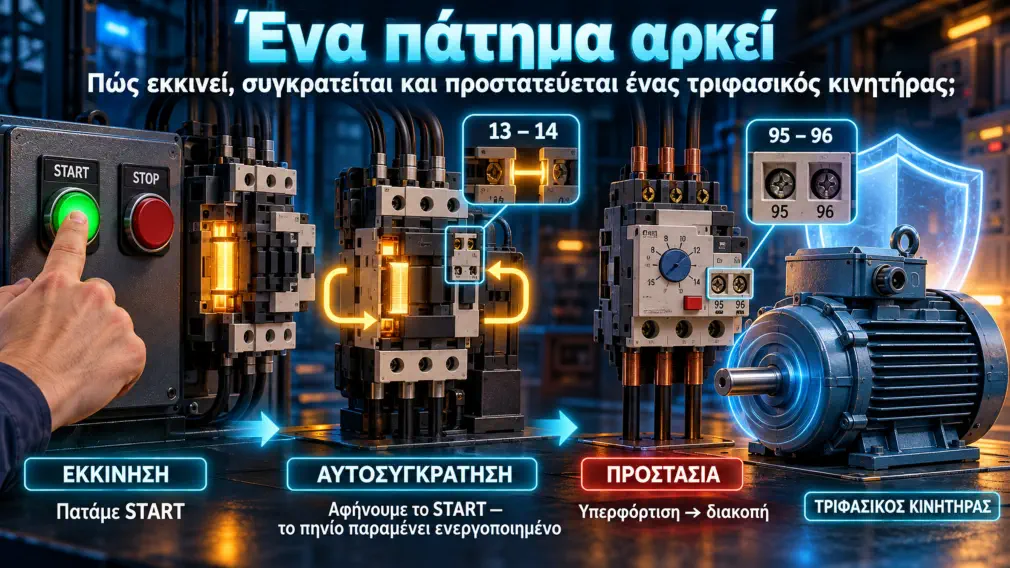

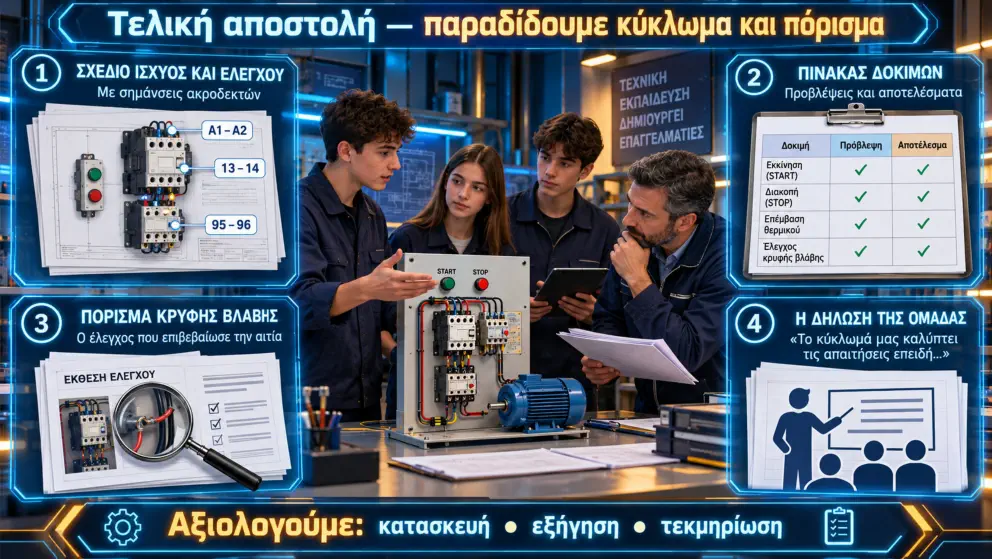

«Ένα πάτημα αρκεί — πώς εκκινεί, συγκρατείται και προστατεύεται ένας τριφασικός κινητήρας;» Το μάθημα μπορεί να στηριχθεί σε μια πραγματική αποστολή: οι μαθητές κατασκευάζουν τον αυτοματισμό ενός ανεμιστήρα εργαστηρίου και αποδεικνύουν ότι ικανοποιεί συγκεκριμένες απαιτήσεις. Η θεωρία προκύπτει σταδιακά, μέσα από προβλέψεις, δοκιμές και εξηγήσεις. Η αποστολή των μαθητών «Ένα συνεργείο χρειάζεται έναν ανεμιστήρα εξαερισμού. Ο χειριστής πρέπει να τον εκκινεί με στιγμιαίο πάτημα START και να τον σταματά με STOP. Αν παρουσιαστεί υπερφόρτιση, πρέπει να διακόπτεται η λειτουργία του. Μετά από διακοπή και επαναφορά της τροφοδοσίας, δεν πρέπει να ξεκινά μόνος του, όταν δεν υπάρχει νέα εντολή START. Μπορείτε να σχεδιάσετε, να κατασκευάσετε και να τεκμηριώσετε ένα κύκλωμα που καλύπτει αυτές τις απαιτήσεις;» Προτεινόμενη διάρκεια: τρεις διδακτικές ώρες, με επέκταση για μετρήσεις και διάγνωση. Οργάνωση ομάδων Οι ρόλοι αλλάζουν στη διάρκεια του μαθήματος. Για τη διερεύνηση προτείνεται κύκλωμα χειρισμού 24 V DC με κατάλληλο πηνίο. Οι συνδέσεις και οι έλεγχοι συνέχειας γίνονται εκτός τάσης. Το κύκλωμα ισχύος τροφοδοτείται μετά τον έλεγχο του εκπαιδευτικού, με τις προβλεπόμενες προστασίες και προστατευμένα κινούμενα μέρη. Το πρόβλημα της απρόσμενης επανεκκίνησης Παρουσιάζουμε δύο υποθετικές λύσεις: • Έναν διακόπτη που παραμένει στη θέση ON. • Ένα στιγμιαίο μπουτόν START. Πριν δοθούν εξηγήσεις, οι ομάδες απαντούν: «Ο ανεμιστήρας λειτουργεί και διακόπτεται η τροφοδοσία. Τι θα συμβεί όταν επιστρέψει, αν ο διακόπτης έχει παραμείνει στο ON;» «Αν χρησιμοποιήσουμε στιγμιαίο μπουτόν, πώς θα συνεχίσει να λειτουργεί αφού το αφήσουμε;» Κάθε ομάδα γράφει μια πρόβλεψη και μια πρώτη πρόταση λύσης. Ο εκπαιδευτικός κρατά τις διαφορετικές προτάσεις για σύγκριση στο τέλος. Αναγνωρίζουμε τα εξαρτήματα πριν σχεδιάσουμε Δίνουμε ηλεκτρονόμο ισχύος, μπουτόν START και STOP, θερμικό και ενδεικτικές λυχνίες. Οι μαθητές εξετάζουν τις σημάνσεις και επιβεβαιώνουν τις επαφές με έλεγχο συνέχειας, εκτός τάσης. Ερώτημα διερεύνησης Ζητάμε να διακρίνουν τι διάβασαν στη σήμανση και τι επιβεβαίωσαν με μέτρηση. Πρώτο πείραμα — ο κινητήρας λειτουργεί μόνο όσο πατάμε Οι ομάδες σχεδιάζουν το απλούστερο κύκλωμα που ενεργοποιεί το πηνίο με START, έχοντας STOP και 95–96 σε σειρά. Πριν τη δοκιμή: «Τι προβλέπετε ότι θα συμβεί όταν αφήσουμε το START; Ποια διαδρομή του ρεύματος θα διακοπεί;» Μετά τη δοκιμή καταγράφουν: Στο πρώτο αυτό στάδιο αρκεί η παρατήρηση του ηλεκτρονόμου στο κύκλωμα χειρισμού. Δεύτερο πείραμα — ανακαλύπτουμε την αυτοσυγκράτηση Δίνουμε την επόμενη πρόκληση: «Έχετε διαθέσιμη μία βοηθητική επαφή που κλείνει όταν ενεργοποιείται ο ηλεκτρονόμος. Πού θα τη βάλετε, ώστε το πηνίο να συνεχίζει να τροφοδοτείται μετά την απελευθέρωση του START;» Οι ομάδες σχεδιάζουν τη διαδρομή του ρεύματος: • Την ώρα που πατιέται το START. • Μετά την απελευθέρωσή του. • Όταν πατιέται το STOP. Η λύση που πρέπει να προκύψει είναι: STOP NC και θερμικό 95–96 σε σειρά με τον παράλληλο συνδυασμό START NO και βοηθητικής επαφής KM1 NO 13–14, και στη συνέχεια το πηνίο KM1. Κρίσιμη ερώτηση: «Γιατί η αυτοσυγκράτηση παρακάμπτει μόνο το START; Τι θα συνέβαινε αν παρέκαμπτε και το STOP ή το θερμικό;» Κάθε μαθητής εξηγεί τη λειτουργία δείχνοντας τη διαδρομή στο σχέδιο της ομάδας. Τρίτο πείραμα — ποια εντολή υπερισχύει; Πριν από κάθε δοκιμή, οι μαθητές προβλέπουν την κατάσταση του πηνίου. Αναμενόμενο αποτέλεσμα στο σωστό κύκλωμα Η ερώτηση που ελέγχει ουσιαστικά την κατανόηση είναι: «Κρατάμε πατημένο το START, πατάμε και το STOP και μετά αφήνουμε μόνο το STOP. Τι θα συμβεί;» Στο βασικό κύκλωμα ο ηλεκτρονόμος ενεργοποιείται ξανά, επειδή το START παραμένει κλειστό. Έτσι οι μαθητές ανακαλύπτουν ότι η προτεραιότητα STOP ισχύει όσο η επαφή του είναι ανοικτή· το κύκλωμα δεν απαιτεί πάντοτε απελευθέρωση και νέο πάτημα START. Τέταρτο πείραμα — η προστασία δίνει στοιχεία Χρησιμοποιούμε τη λειτουργία TEST του θερμικού σύμφωνα με τις οδηγίες του κατασκευαστή. Δεν προκαλούμε πραγματική υπερφόρτιση ούτε μπλοκάρουμε τον κινητήρα. Οι ομάδες παρατηρούν: • Την απενεργοποίηση του ηλεκτρονόμου. • Την αλλαγή της 95–96. • Την αλλαγή της 97–98. Διερευνητική ερώτηση 1: Γιατί χρειάζεται προστασία υπερφόρτισης, αφού έχουμε προστασία βραχυκυκλώματος; Διερευνητική ερώτηση 2: Πώς θα χρησιμοποιήσουμε την 97–98 για ένδειξη επέμβασης του θερμικού; Διερευνητική ερώτηση 3: Αρκεί να πατήσουμε RESET ή πρέπει πρώτα να αναζητήσουμε την αιτία; Αν προστεθεί λυχνία παράλληλα στο πηνίο, οι μαθητές καλούνται να ονομάσουν σωστά την ένδειξη: «πηνίο υπό τάση». Αυτό από μόνο του δεν αποδεικνύει ότι ο κινητήρας περιστρέφεται. Κρυφές βλάβες — διάγνωση με αποδείξεις Οι βλάβες εισάγονται από τον εκπαιδευτικό εκτός τάσης, στο κύκλωμα χειρισμού. Για κάθε περίπτωση ζητούνται: σύμπτωμα, δύο πιθανές αιτίες, έλεγχος που τις διαχωρίζει και τελικό πόρισμα. Σκόπιμη παράκαμψη STOP ή θερμικού παρουσιάζεται σε σχέδιο προς εντοπισμό, όχι σε τροφοδοτημένο κύκλωμα. Συνδέουμε τη διερεύνηση με την πραγματική εγκατάσταση Οι ομάδες εξετάζουν την πινακίδα του κινητήρα και απαντούν: • Είναι κατάλληλος για την τάση και τη συνδεσμολογία που διαθέτουμε; • Ποιο είναι το ονομαστικό ρεύμα του; • Είναι κατάλληλο το εύρος του θερμικού; • Πώς έχουν επιλεγεί οι προστασίες, ο ηλεκτρονόμος και οι αγωγοί; Αν υπάρχει κατάλληλο όργανο με λειτουργία καταγραφής ρεύματος εκκίνησης, πραγματοποιείται επίδειξη από τον εκπαιδευτικό. Συγκρίνουμε ρεύμα εκκίνησης, ρεύμα λειτουργίας στο συγκεκριμένο φορτίο και ονομαστικό ρεύμα πινακίδας. Το ρεύμα λειτουργίας δεν είναι υποχρεωτικά ίσο με το ονομαστικό. Η DOL εφαρμόζει πλήρη τάση στους ακροδέκτες και προκαλεί υψηλό ρεύμα εκκίνησης, συχνά περίπου 6–7 φορές το ρεύμα πλήρους φορτίου. Η πραγματική τιμή εξαρτάται από τον κινητήρα. Electrical Installation Guide Δύο βασικές διορθώσεις στο κείμενο της ιστοσελίδας Σημείωση: Η καταλληλότητα της απευθείας εκκίνησης αξιολογείται από τα χαρακτηριστικά του κινητήρα, το φορτίο, το ρεύμα και τη διάρκεια εκκίνησης, καθώς και την επίδραση στο δίκτυο τροφοδοσίας. Δεν αποφασίζεται μόνο από την ισχύ του κινητήρα. Η επίδραση στο δίκτυο συνδέεται με το ρεύμα εκκίνησης και την ισχύ του δικτύου στο σημείο σύνδεσης. Επίσης, η εκκίνηση αστέρα–τριγώνου προϋποθέτει προσβάσιμους έξι ακροδέκτες και κινητήρα του οποίου η ονομαστική τάση σε τρίγωνο αντιστοιχεί στην τάση του δικτύου. Χρειάζεται και φορτίο που επιτρέπει εκκίνηση με μειωμένη ροπή. Τελική αποστολή — παραδίδουμε κύκλωμα και πόρισμα Κάθε ομάδα παραδίδει: • Σχέδιο ισχύος και ελέγχου με σημάνσεις ακροδεκτών. • Πίνακα δοκιμών με προβλέψεις και αποτελέσματα. • Πόρισμα για μία κρυφή βλάβη, με τον έλεγχο που επιβεβαίωσε την αιτία. • Μια σύντομη δήλωση: «Το κύκλωμά μας καλύπτει τις απαιτήσεις επειδή…». Ο εκπαιδευτικός αξιολογεί την εξήγηση και την τεκμηρίωση, μαζί με την κατασκευή. Δοκιμασία εξόδου — ατομικά, σε πέντε λεπτά • Σχεδίασε πού συνδέεται η επαφή αυτοσυγκράτησης. • Εξήγησε γιατί το STOP είναι NC και βρίσκεται σε σειρά. • Τι συμβαίνει όταν πατηθούν ταυτόχρονα START και STOP; • Η λυχνία του πηνίου ανάβει. Αποδεικνύεται ότι περιστρέφεται ο κινητήρας; Αιτιολόγησε. • Ο κινητήρας σταμάτησε λόγω θερμικού. Ποια είναι η πρώτη ενέργεια πριν επιχειρηθεί επανεκκίνηση; Η κεντρική ερώτηση που επανέρχεται σε όλο το μάθημα είναι: «Ποια διαδρομή επιτρέπει τώρα στο ρεύμα να φτάσει στο πηνίο και ποια επαφή μπορεί να τη διακόψει;» Περαιτέρω Μελέτη Θερμικό Ρελέ Ηλεκτρονόμοι Εκκίνηση μικρού Ασύγχρονου Τριφασικού Κινητήρα

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΑΥΤΟΜΑΤΙΣΜΩΝ

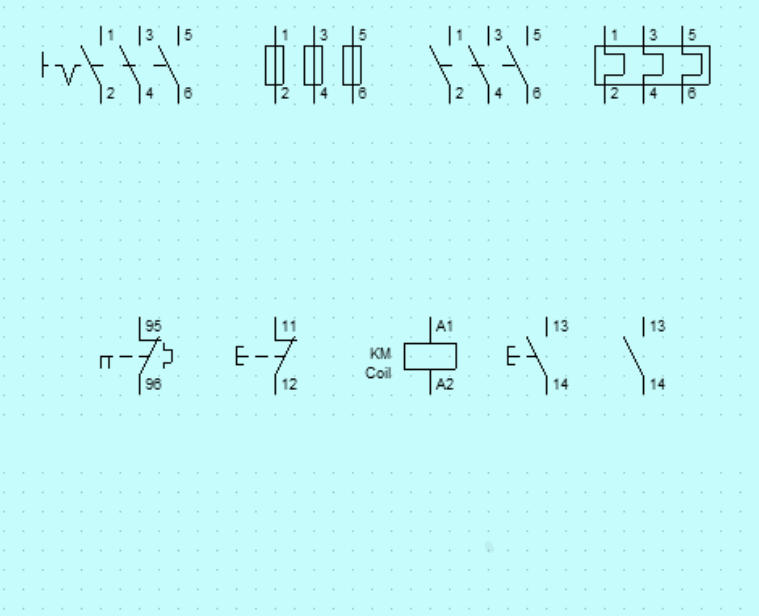

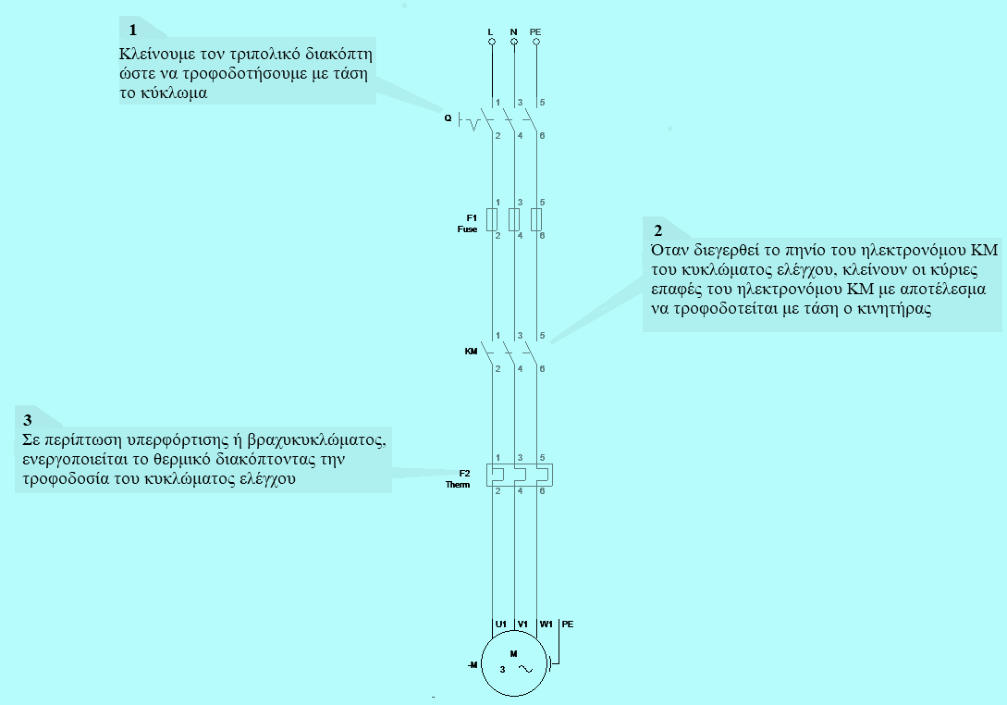

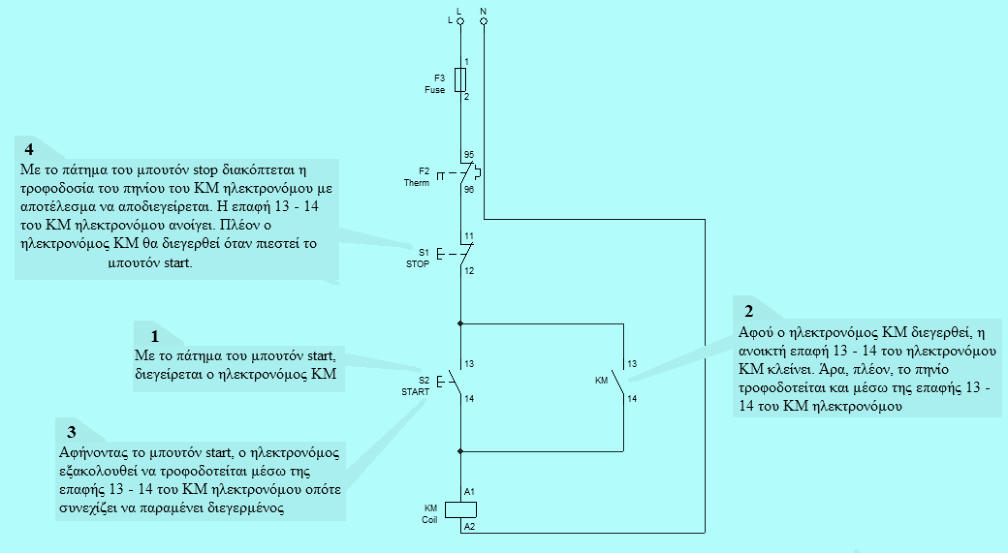

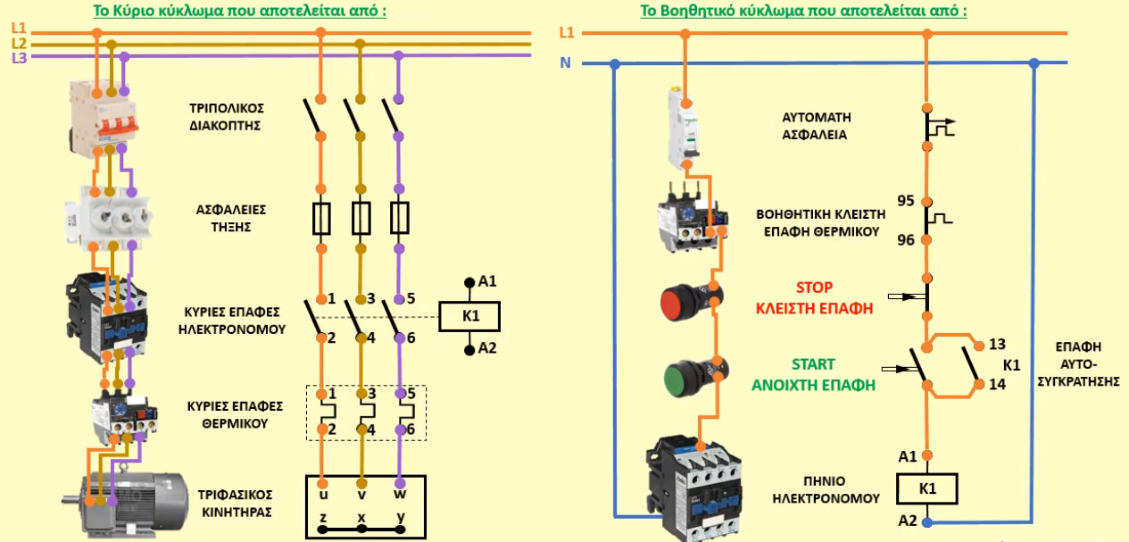

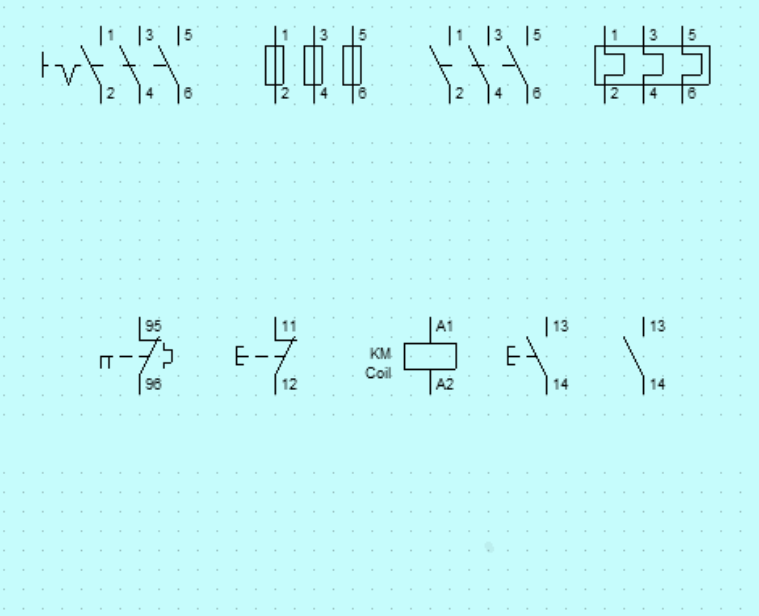

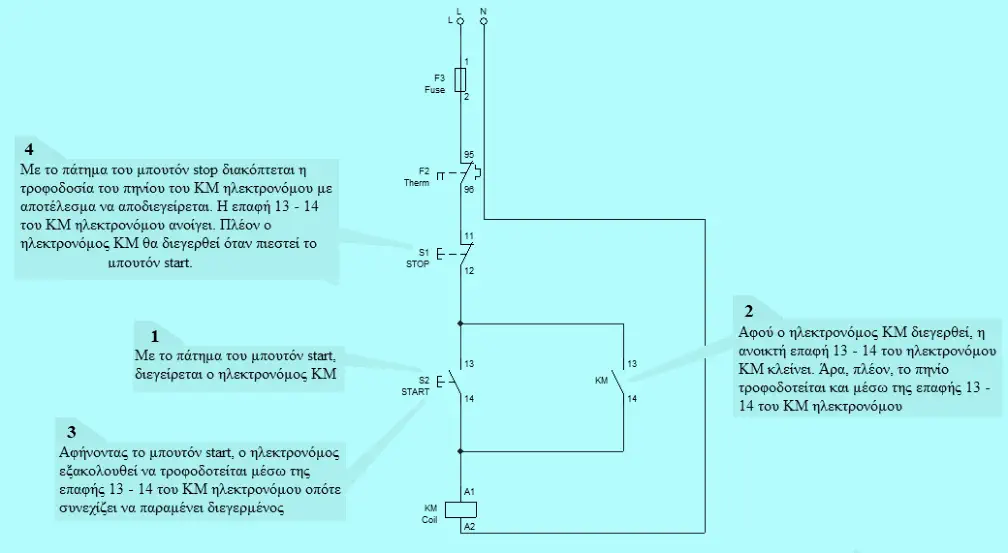

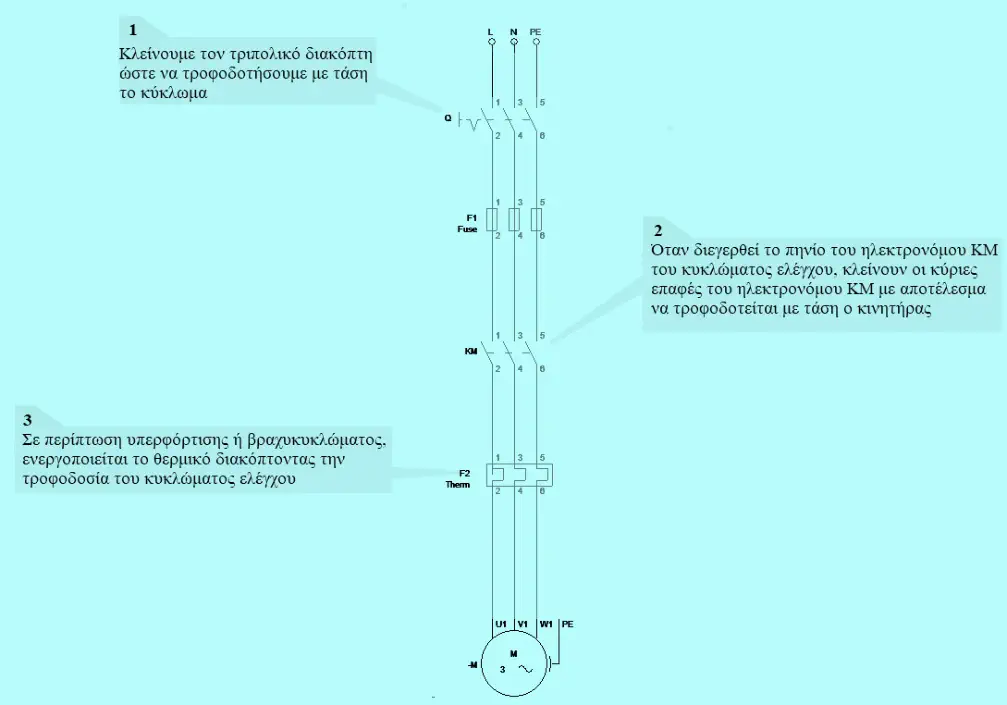

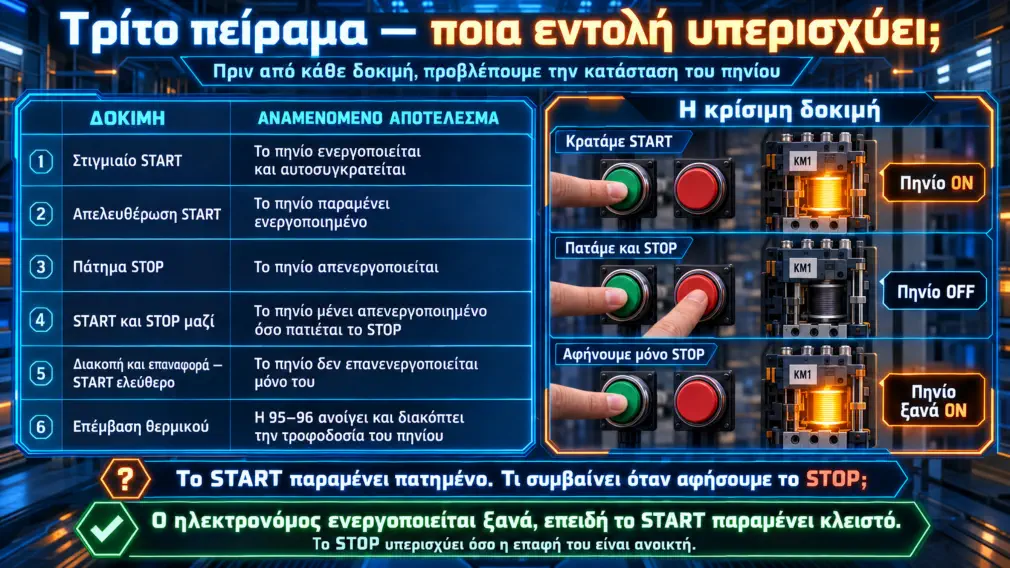

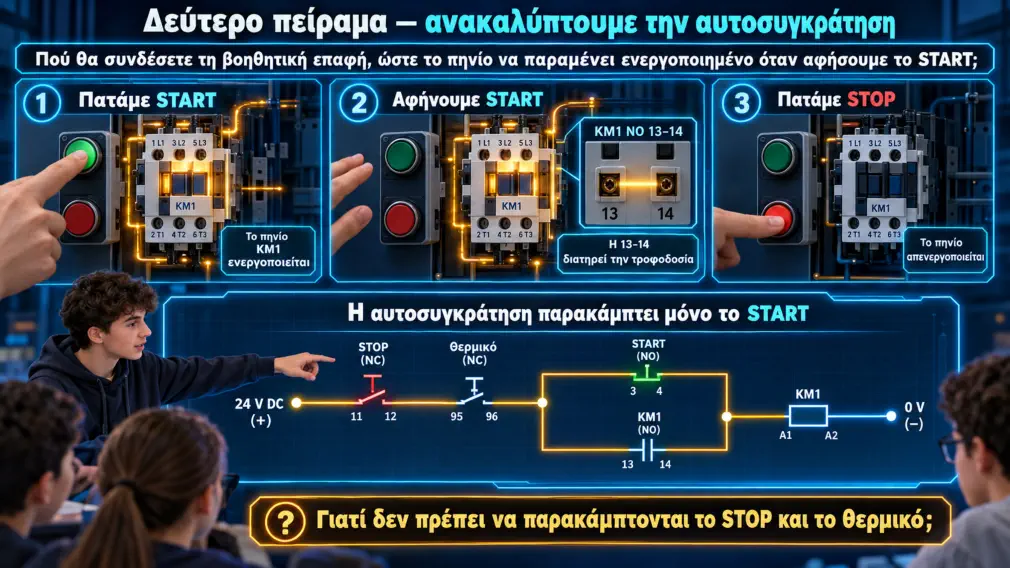

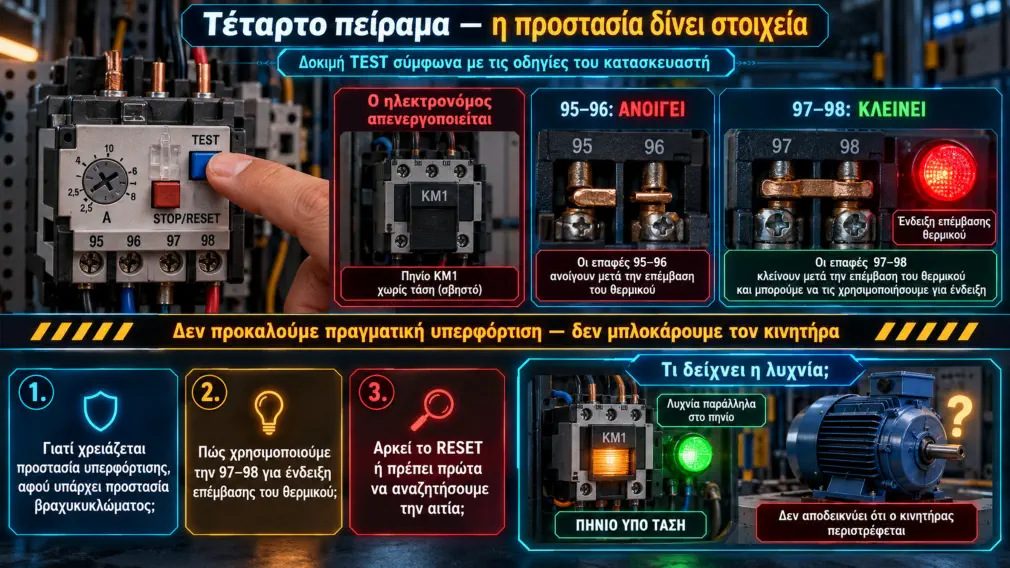

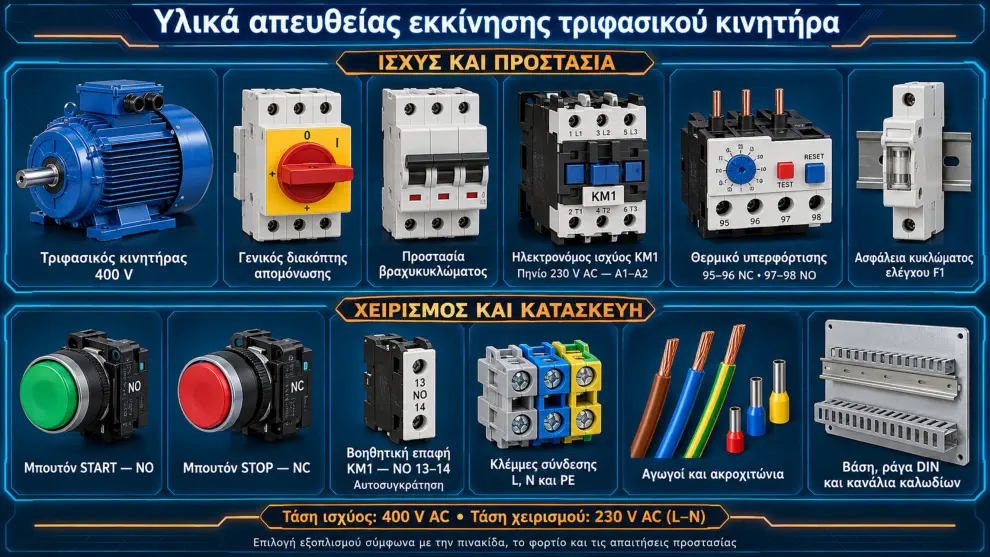

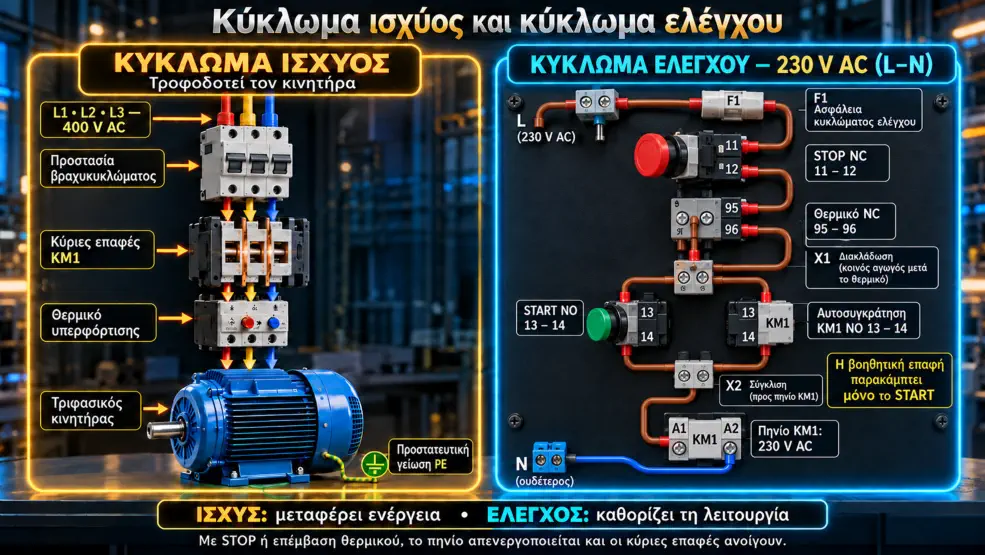

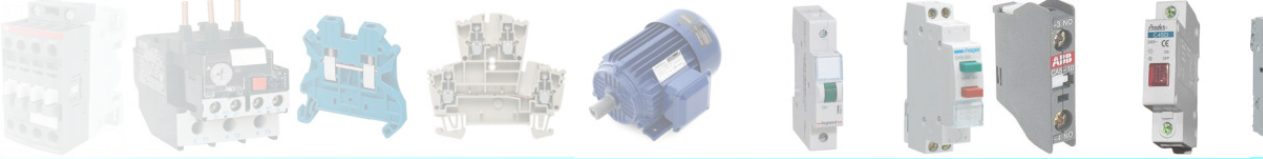

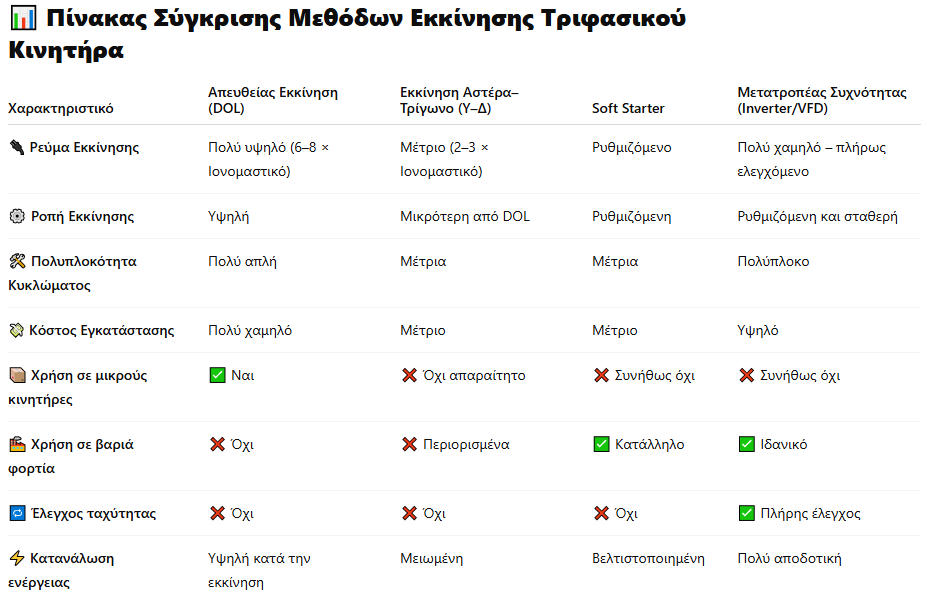

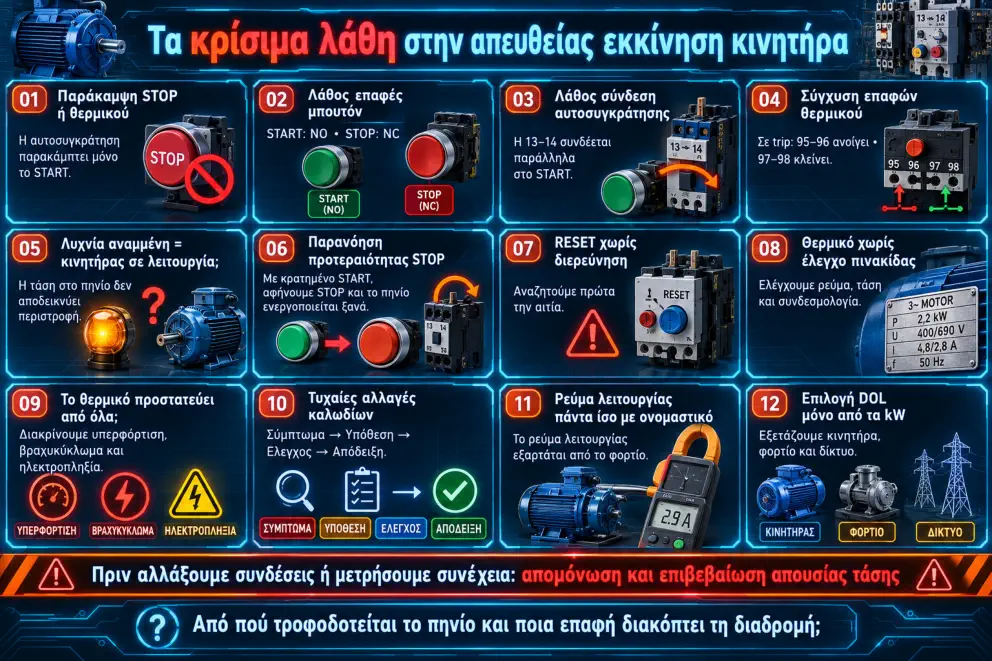

Μαθησιακοί Στόχοι Μετά την ολοκλήρωση του μαθήματος «Απευθείας εκκίνηση τριφασικού κινητήρα», οι μαθητές θα είναι σε θέση να: Στόχοι γνώσεων  Διακρίνουν το κύκλωμα ισχύος από το κύκλωμα ελέγχου και να εξηγούν τη συνεργασία τους.  Περιγράφουν τον ρόλο του ηλεκτρονόμου ισχύος, των μπουτόν START–STOP και του θερμικού.  Εξηγούν πώς η βοηθητική επαφή NO 13–14 επιτυγχάνει την αυτοσυγκράτηση.  Αιτιολογούν τη χρήση επαφής NC στο STOP και τη σύνδεσή της σε σειρά με την επαφή 95–96 του θερμικού.  Προβλέπουν τη συμπεριφορά του κυκλώματος κατά την ταυτόχρονη πίεση START–STOP, την επέμβαση του θερμικού και τη διακοπή–επαναφορά της τροφοδοσίας.  Διακρίνουν την προστασία από υπερφόρτιση από την προστασία από βραχυκύκλωμα.  Εξηγούν γιατί η ενεργοποίηση του πηνίου δεν αποδεικνύει από μόνη της ότι ο κινητήρας περιστρέφεται. Στόχοι δεξιοτήτων  Αναγνωρίζουν τα εξαρτήματα, τα σύμβολα και τις σημάνσεις των ακροδεκτών τους.  Ελέγχουν, εκτός τάσης, την κατάσταση των επαφών NO και NC με κατάλληλο όργανο.  Σχεδιάζουν κύκλωμα απευθείας εκκίνησης με αυτοσυγκράτηση, προτεραιότητα STOP και προστασία υπερφόρτισης.  Κατασκευάζουν το κύκλωμα σύμφωνα με το σχέδιο και να ελέγχουν τη συνδεσμολογία πριν από την τροφοδότηση.  Εκτελούν οργανωμένες δοκιμές, καταγράφοντας πρόβλεψη, παρατήρηση και συμπέρασμα.  Εντοπίζουν απλές βλάβες, επιλέγοντας ελέγχους που επιβεβαιώνουν ή απορρίπτουν πιθανές αιτίες.  Τεκμηριώνουν τη λειτουργία και την ορθότητα του κυκλώματος με σχέδιο, αποτελέσματα δοκιμών και σύντομο πόρισμα. Στόχοι συμπεριφορών  Τηρούν τη διαδικασία απομόνωσης και ελέγχου πριν από κάθε αλλαγή στη συνδεσμολογία.  Ζητούν τον έλεγχο του εκπαιδευτικού πριν από την τροφοδότηση του κυκλώματος.  Αποφεύγουν την παράκαμψη του STOP και των επαφών προστασίας.  Διερευνούν την αιτία επέμβασης του θερμικού πριν από την επαναφορά και την επανεκκίνηση.  Συνεργάζονται με κατανομή και εναλλαγή ρόλων, ακούγοντας τις προτάσεις των συμμαθητών τους.  Στηρίζουν τις αποφάσεις τους σε παρατηρήσεις και μετρήσεις και να αναθεωρούν τις αρχικές υποθέσεις όταν τα στοιχεία τις διαψεύδουν.  Διακόπτουν την εργασία και ενημερώνουν τον εκπαιδευτικό όταν εντοπίζουν ασυνήθιστη ή επικίνδυνη συμπεριφορά του εξοπλισμού.
