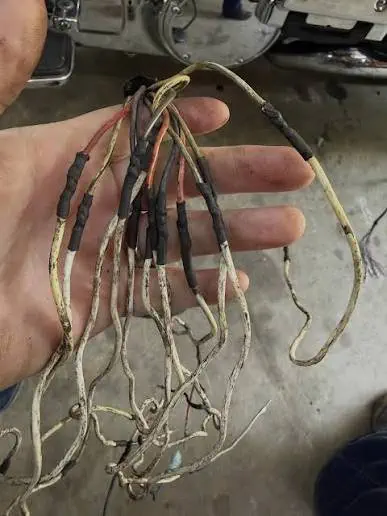

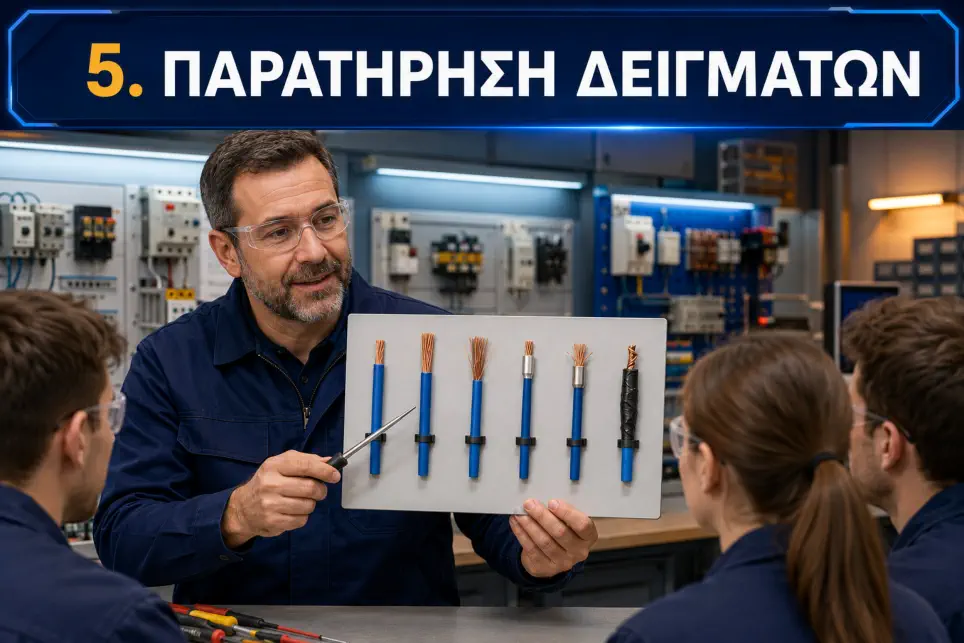

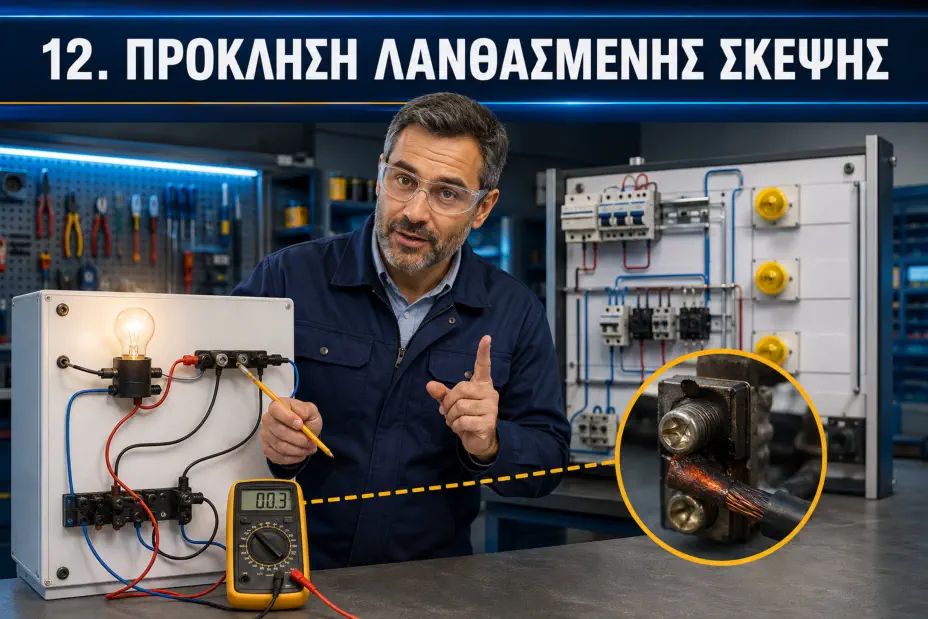

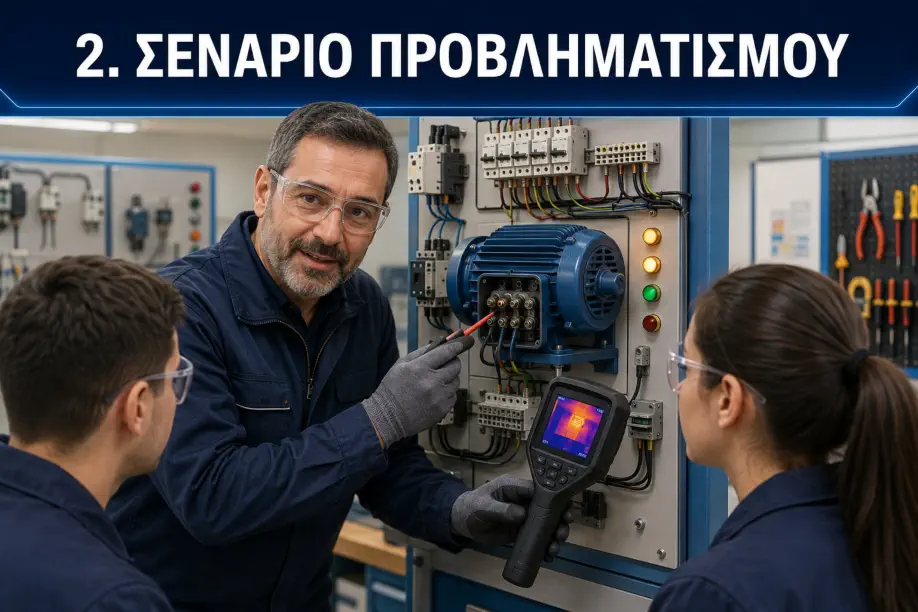

Τίτλος Άσκησης: Διαμόρφωση άκρων και σύνδεση αγωγών Κεντρικό διερευνητικό ερώτημα Μπορεί μια σύνδεση να λειτουργεί κανονικά και ταυτόχρονα να είναι επικίνδυνη; Οι μαθητές καλούνται να αποδείξουν πειραματικά ότι: • η ηλεκτρική συνέχεια δεν αρκεί για να χαρακτηριστεί μια σύνδεση ασφαλής, • η μηχανική αντοχή, η αντίσταση επαφής και η θερμική συμπεριφορά είναι εξίσου σημαντικές, • μια σύνδεση μπορεί αρχικά να λειτουργεί, αλλά να υπερθερμαίνεται όταν αυξηθεί το φορτίο ή περάσει χρόνος. Σενάριο προβληματισμού Σε έναν εργαστηριακό πίνακα ένας κινητήρας λειτουργεί κανονικά. Μετά από λίγα λεπτά, όμως, εμφανίζονται: • μυρωδιά θερμαινόμενης μόνωσης, • αποχρωματισμός μιας κλέμας, • διακοπτόμενη λειτουργία, • τοπική αύξηση της θερμοκρασίας. Ο έλεγχος συνέχειας δείχνει κανονική σύνδεση. Αποστολή των ομάδων Να εντοπίσουν: • γιατί η σύνδεση περνά τον έλεγχο συνέχειας, • γιατί θερμαίνεται όταν φορτίζεται, • ποιο κατασκευαστικό λάθος την προκάλεσε, • πώς πρέπει να αποκατασταθεί, • με ποιους ελέγχους θα αποδειχθεί ότι είναι πλέον ασφαλής. Οργάνωση ομάδων Κάθε ομάδα αποτελείται από τέσσερις μαθητές: Οι ρόλοι αλλάζουν σε κάθε πείραμα. Φάση Α — Παρατήρηση χωρίς θεωρία Ο εκπαιδευτικός παρουσιάζει έξι δείγματα: • σωστά απογυμνωμένο μονόκλωνο αγωγό, • αγωγό με υπερβολικό μήκος απογύμνωσης, • πολύκλωνο αγωγό με κομμένους κλώνους, • σωστά πρεσαρισμένο ferrule, • ferrule που περιστρέφεται πάνω στον αγωγό, • στριμμένους αγωγούς καλυμμένους με μονωτική ταινία. Οι μαθητές δεν πληροφορούνται ποια δείγματα είναι σωστά. Διερευνητική ερώτηση 1: Ποιο δείγμα εμπιστεύεστε περισσότερο και γιατί; Διερευνητική ερώτηση 2: Ποια ελαττώματα φαίνονται χωρίς μέτρηση; Διερευνητική ερώτηση 3: Ποια βλάβη μπορεί να είναι κρυφή; Διερευνητική ερώτηση 4: Ποιο δείγμα μπορεί να περάσει έναν έλεγχο συνέχειας αλλά να αποτύχει υπό φορτίο; Διερευνητική ερώτηση 5: Ποια κριτήρια θα χρησιμοποιούσατε για να χαρακτηρίσετε μια σύνδεση ασφαλή; Κάθε ομάδα δημιουργεί μια αρχική λίστα κριτηρίων. Φάση Β — Πρόβλεψη Οι ομάδες εξετάζουν τέσσερις συνδέσεις: • σωστή σύνδεση, • χαλαρή βίδα, • μικρό μήκος απογύμνωσης, • πολύκλωνος αγωγός με κομμένους κλώνους. Πριν από οποιονδήποτε έλεγχο συμπληρώνουν: Οι προβλέψεις διατηρούνται, ακόμη και αν αποδειχθούν λανθασμένες. Φάση Γ — Διερεύνηση της απογύμνωσης Κάθε ομάδα προετοιμάζει τρία δείγματα του ίδιου αγωγού: • μικρό μήκος απογύμνωσης, • σωστό μήκος σύμφωνα με τον σύνδεσμο, • υπερβολικό μήκος απογύμνωσης. Οι μαθητές εξετάζουν: • αν ο αγωγός εισάγεται μέχρι το προβλεπόμενο σημείο, • αν η μόνωση εμποδίζει την ηλεκτρική επαφή, • αν παραμένει εκτεθειμένος χαλκός, • αν ο αγωγός συγκρατείται μηχανικά, • αν έχουν τραυματιστεί ή κοπεί κλώνοι. Κρίσιμη ερώτηση: Γιατί δεν υπάρχει ένα κοινό μήκος απογύμνωσης για όλους τους συνδέσμους; Οι μαθητές αναζητούν τη σχετική ένδειξη επάνω στον σύνδεσμο ή στις οδηγίες του κατασκευαστή. Φάση Δ — Πείραμα ferrule Οι ομάδες κατασκευάζουν τρία δείγματα πολύκλωνου αγωγού: • χωρίς ferrule, • με σωστά επιλεγμένο και πρεσαρισμένο ferrule, • με ferrule λανθασμένης διατομής ή ανεπαρκώς πρεσαρισμένο. Έλεγχοι • οπτικός έλεγχος, • περιστροφή του ferrule με τα δάκτυλα, • ήπια δοκιμή έλξης, • εισαγωγή στην κλέμα, • έλεγχος για προεξέχοντες κλώνους, • μέτρηση συνέχειας. Διερευνητική ερώτηση 6: Γιατί μπορεί και τα τρία δείγματα να εμφανίσουν συνέχεια; Διερευνητική ερώτηση 7: Ποιο θα εμπιστευόσασταν σε έναν κινητήρα; Διερευνητική ερώτηση 8: Τι δείχνει ένα ferrule που περιστρέφεται; Διερευνητική ερώτηση 9: Μπορεί ένα υπερβολικά μεγάλο ferrule να πρεσαριστεί αξιόπιστα; Διερευνητική ερώτηση 10: Τι συμβαίνει στην ενεργό διατομή όταν κόβονται κλώνοι; Φάση Ε — Κλέμα ή σύνδεσμος ελατηρίου; Οι ομάδες δεν μαθαίνουν απλώς ότι «το WAGO είναι για κουτιά και η κλέμα για πίνακες». Μελετούν πραγματικές εφαρμογές και αποφασίζουν με βάση στοιχεία: • τύπος αγωγού, • διατομή, • επιτρεπόμενο ρεύμα, • αριθμός αγωγών, • κραδασμοί, • δυνατότητα επανελέγχου, • οδηγίες κατασκευαστή, • διαθέσιμος χώρος. Σημαντικό συμπέρασμα: Η επιλογή δεν γίνεται μόνο από την ονομασία του συνδέσμου. Ελέγχεται πάντοτε αν ο συγκεκριμένος σύνδεσμος είναι κατάλληλος για τον τύπο, τη διατομή και τον αριθμό των αγωγών. Φάση ΣΤ — Το κρίσιμο πείραμα Κατασκευάζονται δύο φαινομενικά όμοιες συνδέσεις: • Σύνδεση Α: σωστή σύσφιξη. • Σύνδεση Β: ελεγχόμενα χαλαρή σύσφιξη. Αρχικά ελέγχονται χωρίς φορτίο. Με κατάλληλη ασφαλή εργαστηριακή διάταξη χαμηλής τάσης και υπό την επίβλεψη του εκπαιδευτικού, εφαρμόζεται φορτίο και παρακολουθείται η θερμοκρασία. Διερευνητική ερώτηση 11: Γιατί και οι δύο συνδέσεις μπορεί να έχουν συνέχεια; Διερευνητική ερώτηση 12: Σε ποια εμφανίζεται μεγαλύτερη θερμοκρασιακή μεταβολή; Διερευνητική ερώτηση 13: Πώς συνδέεται η χαλαρή επαφή με την αντίσταση; Διερευνητική ερώτηση 14: Τι προβλέπει η σχέση (P =I 2 R Διερευνητική ερώτηση 15: Τι θα συμβεί αν διπλασιαστεί το ρεύμα; Αναμενόμενη ανακάλυψη: Μικρή αύξηση της αντίστασης επαφής μπορεί να προκαλέσει σημαντική παραγωγή θερμότητας, ιδιαίτερα όταν το ρεύμα είναι μεγάλο. Φάση Ζ — Διάγνωση κρυφής βλάβης Κάθε ομάδα παραλαμβάνει ένα δείγμα με μία άγνωστη βλάβη: • χαλαρή βίδα, • βίδα επάνω στη μόνωση, • μικρό μήκος απογύμνωσης, • κομμένους κλώνους, • ferrule λανθασμένης διατομής, • ferrule χωρίς σωστή πρεσάρισμα, • αγωγό που δεν εισήχθη μέχρι τέρμα, • δύο αγωγούς σε ακροδέκτη που επιτρέπει μόνο έναν, • σύνδεσμο ελατηρίου με μοχλό που δεν έκλεισε πλήρως. Κανόνας διάγνωσης Οι μαθητές δεν επιτρέπεται να αποσυναρμολογήσουν αμέσως τη σύνδεση. Ακολουθούν σειρά: • Παρατηρώ. • Διατυπώνω υπόθεση. • Επιλέγω έλεγχο. • Καταγράφω εύρημα. • Αναθεωρώ την υπόθεση. • Αποσυναρμολογώ και επιβεβαιώνω. • Αποκαθιστώ. • Επαναλαμβάνω τους ελέγχους. Δελτίο διάγνωσης Παρατήρηση Πιθανή αιτία Έλεγχος Αποτέλεσμα Τελική διάγνωση Φάση Η — Πρόκληση λανθασμένης σκέψης Ο εκπαιδευτικός παρουσιάζει τη δήλωση: «Το φωτιστικό άναψε και το πολύμετρο έδειξε συνέχεια. Επομένως η σύνδεση είναι σωστή.» Κάθε ομάδα πρέπει: να συμφωνήσει ή να διαφωνήσει, να χρησιμοποιήσει αποτελέσματα των πειραμάτων, να παρουσιάσει τουλάχιστον τρεις περιπτώσεις στις οποίες η δήλωση αποτυγχάνει, να προτείνει ένα ολοκληρωμένο πρωτόκολλο αποδοχής. Φάση Θ — Πρωτόκολλο πιστοποίησης Οι μαθητές κατασκευάζουν μόνοι τους το τελικό πρωτόκολλο. Αναμένεται να περιλαμβάνει: • Ταυτοποίηση αγωγού και διατομής. • Έλεγχο συμβατότητας συνδέσμου. • Έλεγχο μήκους απογύμνωσης. • Έλεγχο τραυματισμού του αγωγού. • Έλεγχο ferrule και πρεσαρίσματος. • Έλεγχο πλήρους εισαγωγής. • Έλεγχο εκτεθειμένου χαλκού. • Σύσφιξη σύμφωνα με τις οδηγίες του κατασκευαστή. • Ήπια δοκιμή έλξης. • Προβλεπόμενους ηλεκτρικούς ελέγχους. • Έλεγχο λειτουργίας και, όπου είναι ασφαλές και εφικτό, θερμικής συμπεριφοράς. • Καταγραφή αποτελεσμάτων. Πρόκληση επέκτασης Κάθε ομάδα επιλέγει μία επέκταση. Επέκταση Α — Η σύνδεση που γερνά Να εξηγήσει πώς οι θερμικοί κύκλοι, οι κραδασμοί και η μηχανική τάση μπορούν να μεταβάλουν μια αρχικά αποδεκτή σύνδεση. Επέκταση Β — Δύο διαφορετικές διατομές Να διερευνήσει γιατί η τοποθέτηση αγωγών 1,5 mm² και 4 mm² κάτω από την ίδια βίδα μπορεί να δημιουργήσει ανομοιόμορφη πίεση. Επέκταση Γ — Θερμογραφικός έλεγχος Να συγκρίνει σωστή και ελαττωματική σύνδεση και να ερμηνεύσει τη θερμική εικόνα χωρίς να βασιστεί μόνο στο θερμότερο χρώμα. Επέκταση Δ — Επαγγελματικός φάκελος Να δημιουργήσει δελτίο: • υλικών, • εργαλείων, • ροπών σύσφιξης, • μετρήσεων, • ελαττωμάτων, • διορθωτικών ενεργειών, • τελικής αποδοχής. Επέκταση Ε — Επιθεώρηση ξένης κατασκευής Οι ομάδες ανταλλάσσουν κατασκευές. Καμία ομάδα δεν αξιολογεί τη δική της σύνδεση. Αναμενόμενο συμπέρασμα Μια ηλεκτρική σύνδεση δεν χαρακτηρίζεται ασφαλής μόνο επειδή παρουσιάζει συνέχεια ή επειδή το φορτίο λειτουργεί. Πρέπει να είναι κατάλληλη για τον τύπο και τη διατομή του αγωγού, να διαθέτει επαρκή επιφάνεια επαφής, σωστή μηχανική συγκράτηση, κατάλληλη μόνωση και αποδεκτή συμπεριφορά κατά τη λειτουργία. Η ποιότητά της επιβεβαιώνεται με συστηματική διαδικασία: παρατήρηση, μηχανικός έλεγχος, μέτρηση, λειτουργική δοκιμή και τεκμηρίωση. Σύντομη αξιολόγηση Σύνδεση αγωγού με αγωγό Η σύνδεση αγωγού με αγωγό αποσκοπεί στη δημιουργία μιας συνεχούς ηλεκτρικής και μηχανικής ένωσης, μέσω της οποίας το ηλεκτρικό ρεύμα μπορεί να διέρχεται με ασφάλεια και χωρίς σημαντικές απώλειες. Για να θεωρηθεί αξιόπιστη, η σύνδεση πρέπει να εξασφαλίζει επαρκή επιφάνεια επαφής, χαμηλή αντίσταση, καλή μηχανική αντοχή και κατάλληλη προστασία από την υγρασία, την οξείδωση και την τυχαία επαφή. Πριν από την εργασία απομονώνεται η τροφοδοσία και επιβεβαιώνεται η απουσία τάσης, ενώ οι αγωγοί προετοιμάζονται χωρίς να τραυματίζεται ή να μειώνεται η ενεργός διατομή τους. Μετά την ολοκλήρωση πραγματοποιούνται οπτικός έλεγχος, ήπια δοκιμή μηχανικής αντοχής και οι προβλεπόμενοι ηλεκτρικοί έλεγχοι. Σε μια μόνιμη ηλεκτρική εγκατάσταση εφαρμόζονται πάντοτε οι εγκεκριμένες μέθοδοι, τα κατάλληλα υλικά και οι απαιτήσεις των ισχυόντων προτύπων.

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

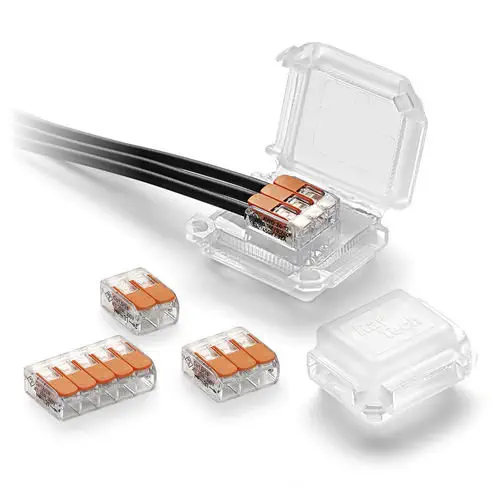

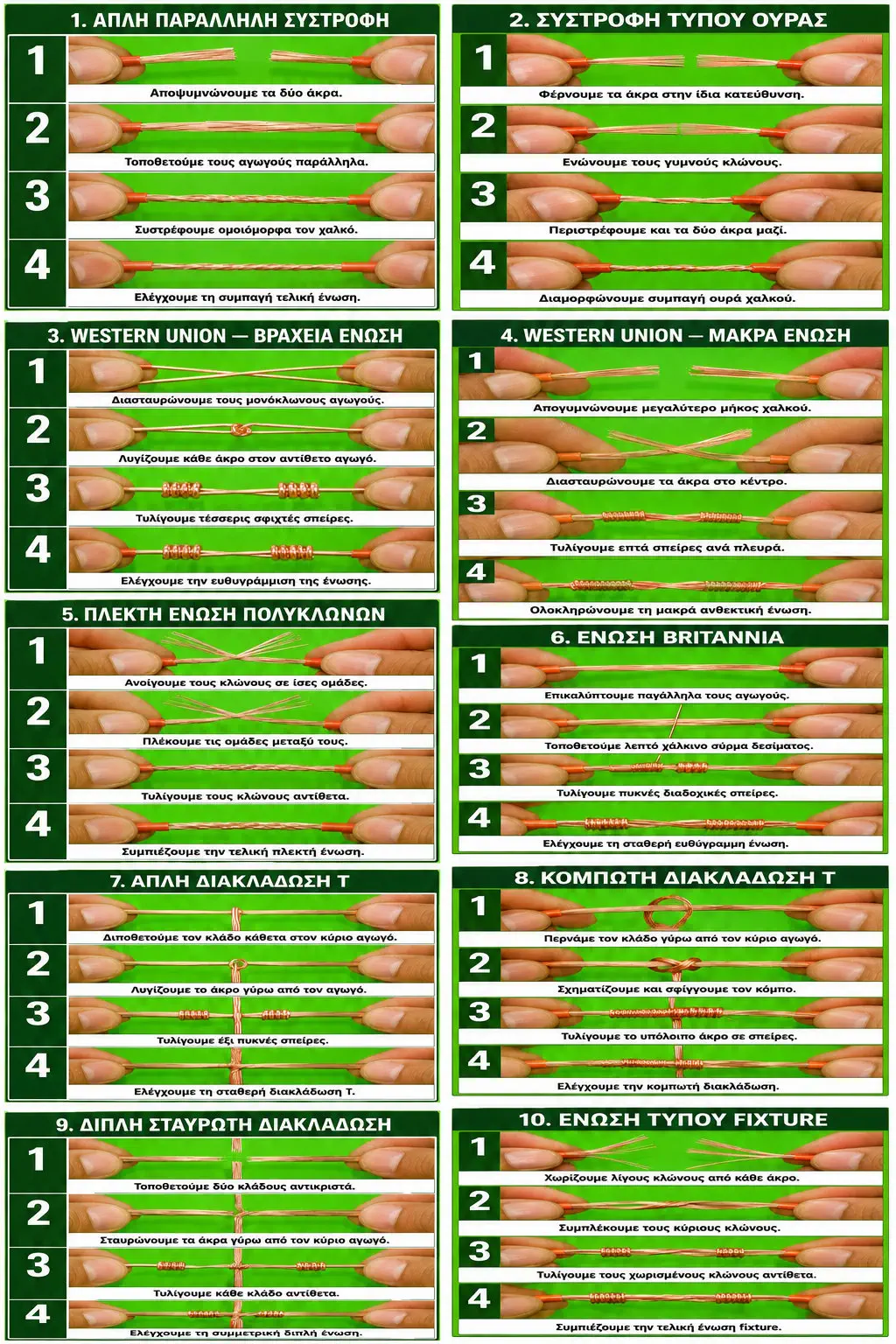

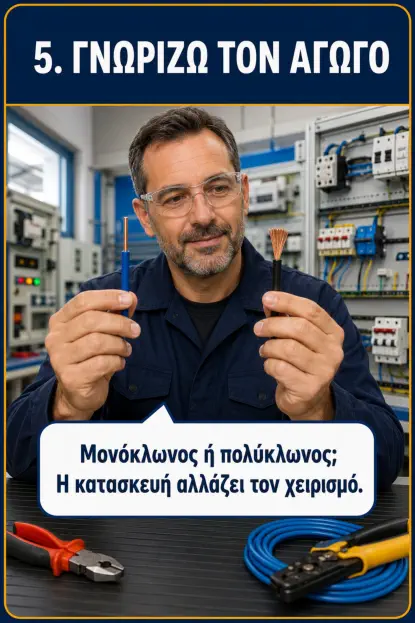

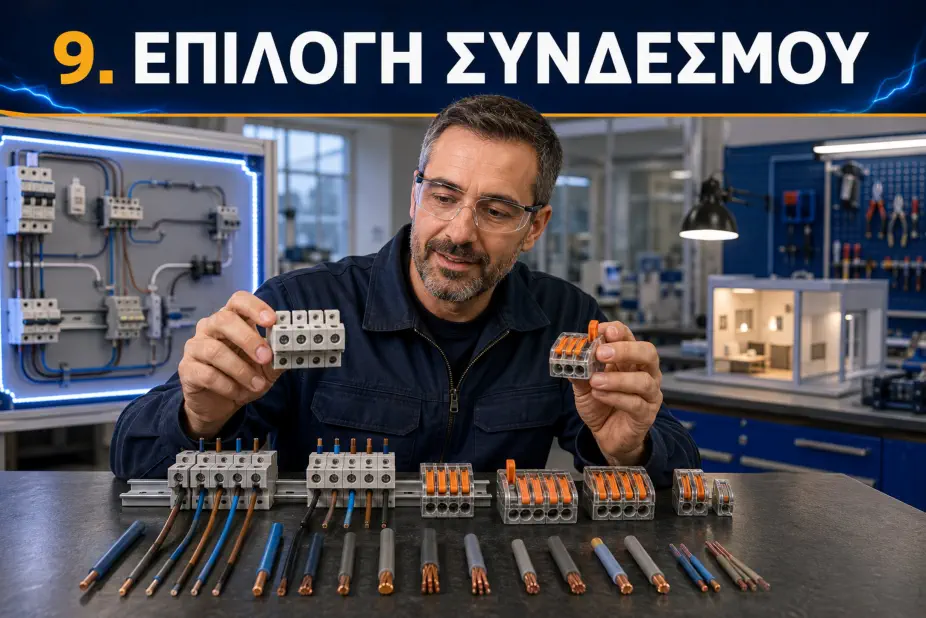

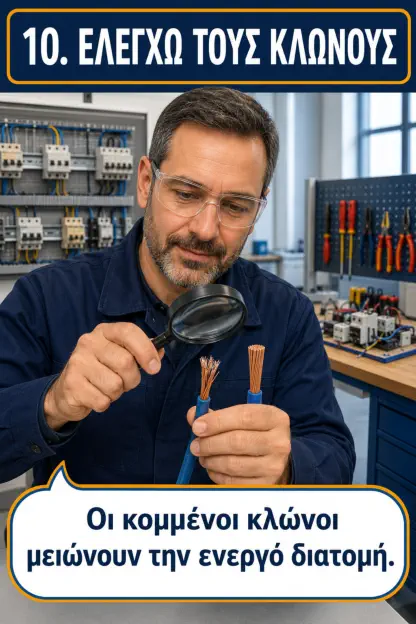

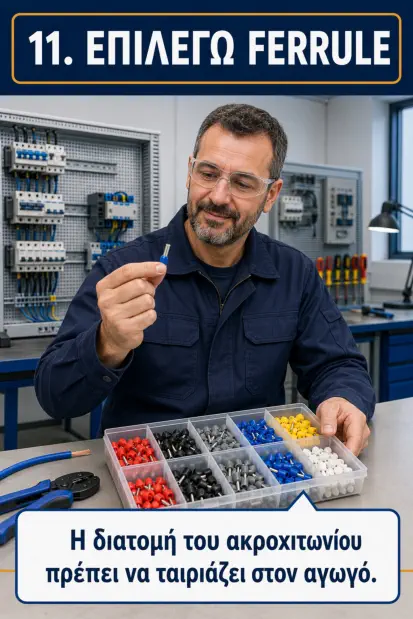

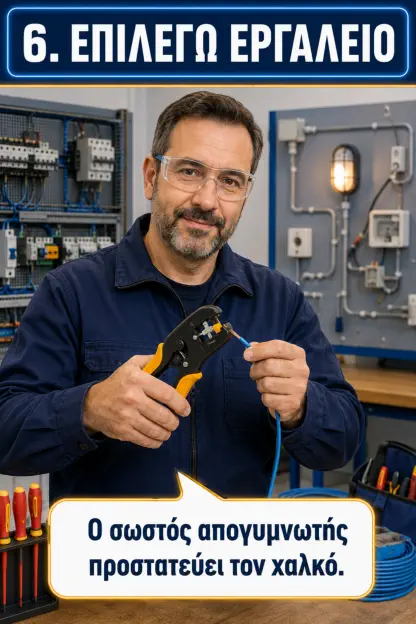

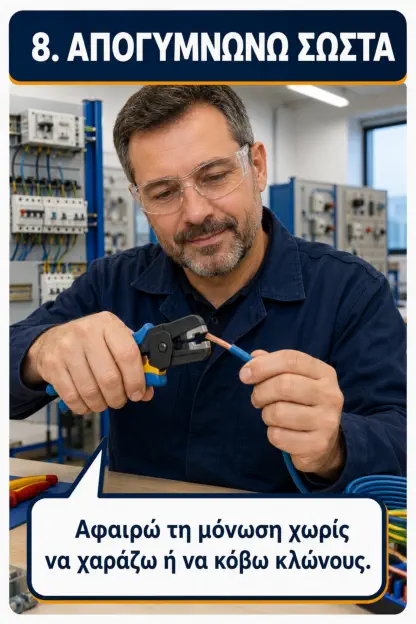

Μαθησιακοί στόχοι Με την ολοκλήρωση της διερεύνησης οι μαθητές θα μπορούν: Γνώσεις Να διακρίνουν μονόκλωνους, πολύκλωνους και καλωδιωμένους αγωγούς. Να εξηγούν τη σχέση μεταξύ αντίστασης επαφής, ρεύματος και θερμότητας. Να αναγνωρίζουν τον ρόλο του ferrule, της κλέμας και του συνδέσμου ελατηρίου. Να εξηγούν γιατί το στρίψιμο και η μονωτική ταινία δεν αποτελούν κατάλληλη μόνιμη σύνδεση. Δεξιότητες Να απογυμνώνουν αγωγούς χωρίς να τραυματίζουν τον χαλκό. Να επιλέγουν κατάλληλο μήκος απογύμνωσης. Να επιλέγουν ferrule κατάλληλης διατομής. Να χρησιμοποιούν σωστά απογυμνωτή και πρέσα ακροχιτωνίων. Να πραγματοποιούν οπτικό έλεγχο, δοκιμή έλξης και μέτρηση συνέχειας. Να συγκρίνουν διαφορετικές συνδέσεις με βάση πειραματικά δεδομένα. Στάσεις Να μην αποδέχονται μια σύνδεση μόνο επειδή «λειτουργεί». Να ακολουθούν τις οδηγίες του κατασκευαστή. Να τεκμηριώνουν τις αποφάσεις τους με παρατηρήσεις και μετρήσεις. Να εργάζονται με ακρίβεια, υπευθυνότητα και συνεργασία.
